FR4/CEM/MCPCB বোর্ডের জন্য পিসিবি রুটিং মেশিন
পিসিবি ডিপ্যানেলার স্পেসিফিকেশনঃ
| মডেল | CW-F01-S |
| স্ট্যান্ডার্ড ওয়ার্কিং এরিয়া | ৩৫০*৩৫০ মিমি |
| শক্তি | ২২০ ভোল্ট, ৪.২ কিলোওয়াট |
| ম্যানিপুলেটর পুনরাবৃত্তিযোগ্যতা | ±0.02 মিমি |
| রেজোলিউশন | ±0.01 মিমি |
| বোর্ডের অবস্থান | নেস্ট বা পিন ফিক্সচার সহ দ্বৈত ওয়ার্কস্টেশন |
| প্যানেলের অবস্থান | পিসিবি এর টুলিং গর্ত বা প্রান্ত দ্বারা অবস্থিত |
| লোডিং | ম্যানুয়াল |
| লোডিং | ম্যানুয়াল |
| প্যানেলের আকার | 450*350 মিমি |
| প্যানেল বেধ | 0.5-3.5 মিমি |
| স্পিন্ডল মোটর | 0.৫ কিলোওয়াট মর্নিং স্টার স্পিন্ডল |
| সরঞ্জাম পরিবর্তন | ম্যানুয়াল |
| ধুলো ফিল্টারিং সিস্টেম | ৩ কিলোওয়াট ভ্যাকুয়াম ক্লিনার |
| দৃষ্টি ব্যবস্থা | উচ্চ রেজোলিউশনের সিসিডি ভিডিও ক্যামেরা |
| প্রোগ্রামিং | পয়েন্ট টু পয়েন্ট ম্যানুয়াল শিক্ষাদান |
| সম্পাদনা ফাংশন | শুষ্ক রান ভিউ সহায়তা / পরীক্ষা রান মোড |
| মেশিনের ওজন | ৫০০ কেজি |
| মেশিনের মাত্রা | ১১৩*১৪০*১০৮ সেমি |
ফাংশন বর্ণনাঃ
1.X10 জুম ইন ইমেজ প্রোগ্রামিংকে সহজ করে এবং পয়েন্ট সেটিংয়ের নির্ভুলতা বাড়ায়।
2.Two স্লাইডিং টেবিল ভাল জন্য ট্যাক সময় কমানোর জন্য একযোগে ইন এবং আউট আন্দোলন উপলব্ধ
উৎপাদনশীলতা।
3.অটো মার্ক অফসেট সিস্টেম.সিসিডি ইমেজ পথ বা রুটিং কমাতে চেক & অনুকরণ করতে পারে
কাটার আগে অপ্রয়োজনীয় ভুল।
4. রুটিং বিট জীবন সময় চেক এবং বিপদাশঙ্কা সিস্টেম রুটিং বিট পরিবর্তন অপারেটর মনে করিয়ে দিতে আছে
এবং রাউটিং বিট প্রথম 2mm প্রথম মিলিং পয়েন্ট কাটা, মাঝখানে 2mm দ্বিতীয় কাটা
ফ্রিজিং পয়েন্ট, শেষ 2 মিমি তার জীবনকাল বাড়ানোর জন্য তৃতীয় ফ্রিজিং পয়েন্ট কাটা।
5. সিসিডি ইমেজ কাটা আগে অপ্রয়োজনীয় ভুল কমাতে পথ বা রুটিং চেক & অনুকরণ করতে পারে.
পিসিবি ডিপ্যানেলার বর্ণনাঃ
এটি একটি নতুন রেঞ্জের রাউটার মেশিন। এটি একটি স্বতন্ত্র রাউটার মেশিন যা বিশেষভাবে মুদ্রিত সার্কিট বোর্ড সমাবেশগুলিকে (পিসিবিএ) পৃথক সমাবেশে রুট (প্যানেলাইজেশন) করার জন্য ডিজাইন করা হয়েছে।এই সিস্টেমটি বিশ্বের দ্রুততম রাউটার হিসেবে গর্ব করে।.৫ সেকেন্ড প্রতি ট্যাব।
এটি সর্বোচ্চ প্যানেলের আকার 450 মিমি x 350 মিমি সহ তার দুটি টেবিল কনফিগারেশনে বৃহত্তর পিসিবি গ্রহণ করতে পারে।
একটি নতুন গ্রাফিকাল ইউজার ইন্টারফেস (জিইউআই) সফটওয়্যার দ্রুত এবং সঠিক অনলাইন প্রোগ্রামিংয়ের জন্য ব্যবহারকারী বান্ধব "ভিজ্যুয়াল" প্রোগ্রামিং সরবরাহ করে।
সহজ প্রোগ্রামের জন্য গারবার ফাইলগুলি সফটওয়্যারে আমদানি করা যেতে পারে।
আমাদের সুবিধা:
1. পিসিবি ডিপ্যানেলাইজার মূল নির্মাতারা, দামের ছাড়
2. প্রতিশ্রুতি দিবসের প্রযুক্তিগত সহায়তা সেবা
3. অভিযোগের ব্যবস্থাপনা সীমিত করুন, গ্রাহকদের কাছে অর্ধ ঘন্টা ফিরে
4ডিপ্যানেল বিশেষজ্ঞ, পেশাদার পিসিবি উপ-প্রোগ্রাম প্রদান
5- নির্ভরযোগ্য মেশিন প্রস্তুতকারক, আমরা বিশেষজ্ঞ-১৫ পেয়েছি, প্রত্যেকেরই ৬ বছরের অভিজ্ঞতা আছে, সরঞ্জামের গুণমান সন্তোষজনক হবে।

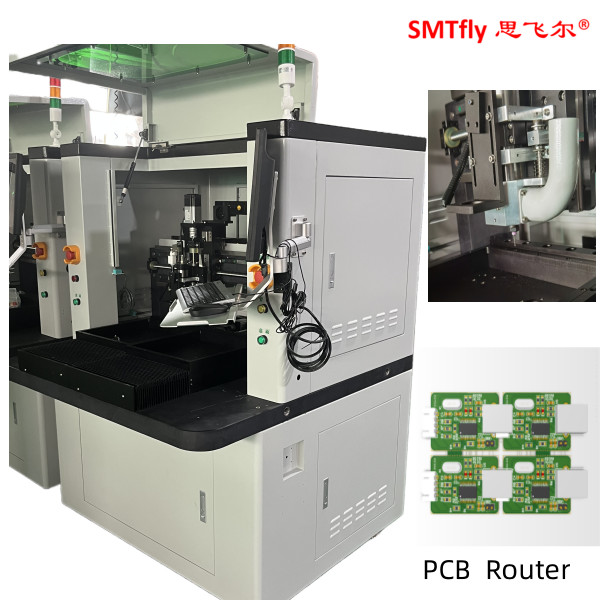

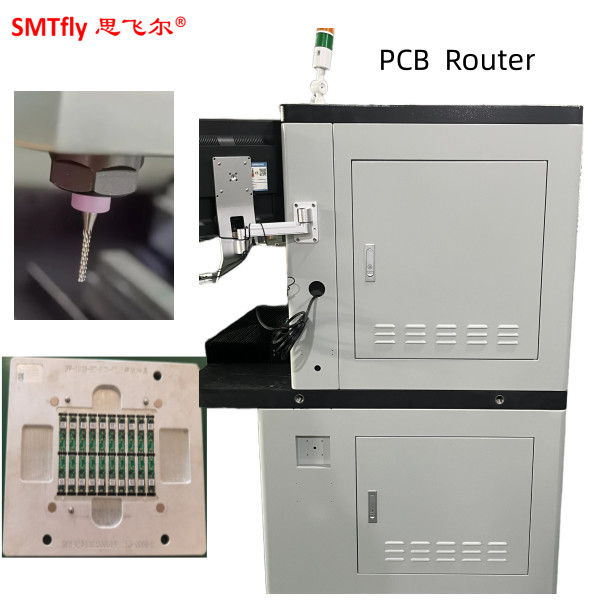

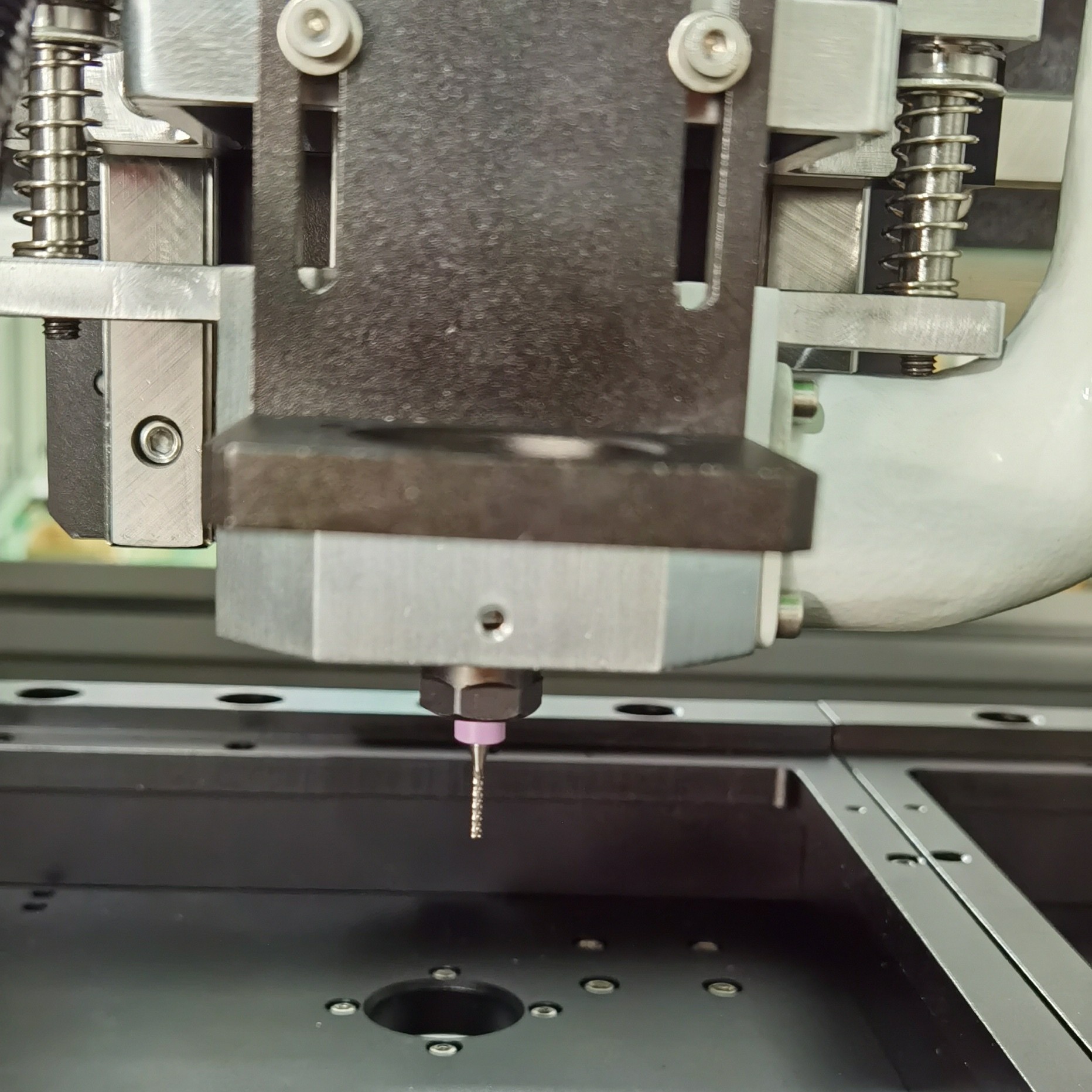

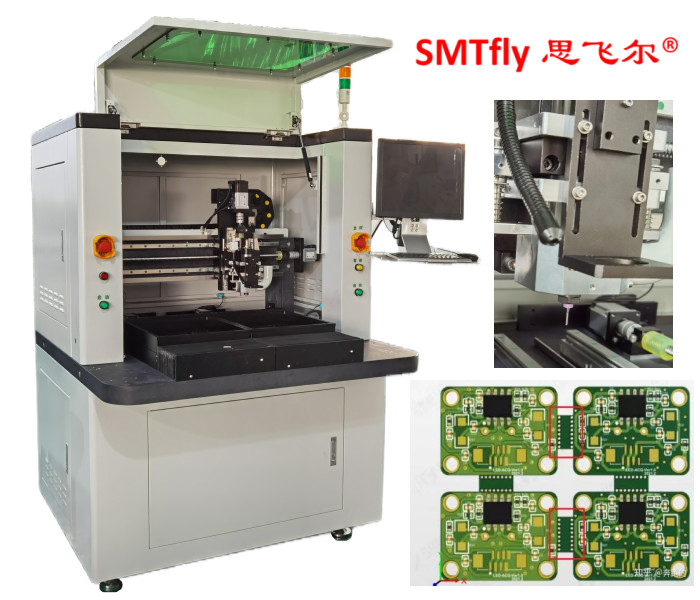

মেশিনের ছবিঃ
