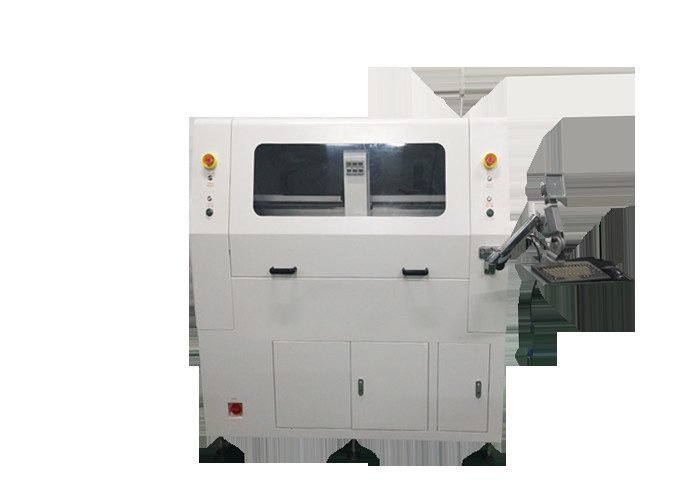

50000rpm/মিনিট এ মর্নিং স্টার স্পিন্ডল সহ PCB বিভাজক মেশিন PCB CNC রাউটার
1. অংশ তালিকা
| I. হার্ডওয়্যার | |
| স্পিন্ডল | সকালের তারা টাকু |
| সিসিডি | সনি 520 লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা |
| লেন্স | কম্পিউটার EX2C |
| স্ক্রু | TBI যথার্থ গ্রাউন্ড বল স্ক্রু আমদানি |
| গাইড | HIWIN প্রশস্তকরণ আমদানিকৃত লিনিয়ার গাইড রেল |
| মোটর | জিয়াবাও এলসিএফ সিরিজ |
| আই/ও কন্ট্রোল কার্ড | HFC PCI-9074 |
| ড্রাইভার কন্ট্রোল কার্ড | HFC PCI-9074 |
| আই/ও কার্ড | PCI-9074-64pcs/-38pcs |
| স্ট্যাটিক পরিষ্কার | STATIC-ST401A সিরিজ |
| কম্পিউটার | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| মেশিন ইন্টারফেস | AOC LCD17", লজিটেক মাউস |
| 2.সফটওয়্যার | |
| নিয়ন্ত্রণ ব্যবস্থা | Windows XP Professional (Service3,v.3244) |
| অপারেশন GUI | ইংরেজি উইন্ডোজ এক্সপি |
| প্রোগ্রাম সম্পাদনা | সঙ্গতিপূর্ণভাবে |
| ভিশন সিস্টেম | CCD AOTU অফসেট |
| নিয়ন্ত্রণ ব্যবস্থা | F 1.2.88 সংস্করণ |
2. পরামিতি
| সামগ্রিকভাবে | |
| মাত্রা (W*D*H) | 1370 মিমি * 1650 মিমি * 1450 মিমি |
| ওজন | 650 কেজি |
| উচ্চতা অফসেট | 60~110 মিমি |
| ম্যানিপুলেটর | |
| মোটর প্রকার | জিয়াবাও সিরিজ |
| পজিশনিং পুনরাবৃত্তিযোগ্যতা | 0.001 মিমি |
| অক্ষ কাজ এলাকা (সর্বোচ্চ) | 830 মিমি * 580 মিমি * 50 মিমি |
| ওয়ার্ক স্টেশন | |
| পিসিবি ফিক্সেশন | মান, বিশেষীকরণ |
| PCB লোডিং/আনলোডিং | ম্যানুয়াল |
| পিসিবি আকার (সর্বোচ্চ) | 320 * 320 মিমি (কাস্টমাইজ করা যেতে পারে) |
| পিসিবি পুরু (সর্বোচ্চ) | 5 মিমি |
| ফিক্সচারিং | |
| অনমনীয়তা fixturing | কাস্টমাইজড মেক ফিক্সচার |
| ফিক্সচারিং ফিক্সেশন | যন্ত্রপাতি |
| স্পিন্ডল মোটর | |
| শক্তি | 400W |
| টাকু | 50000rpm/মিনিট |
| রক্ষা করুন | স্ব/বায়ু শীতল |
| কাটার পরিবর্তন করুন | বিশেষীকরণ |
| রাউটিং ক্ষমতা | |
| কাটার গতি (সর্বোচ্চ) | 80 মিমি/সেকেন্ড |
| ড্রাইভিং গতি (সর্বোচ্চ) | 2500 মিমি/সেকেন্ড |
| কাটার যথার্থতা | 0.01 মিমি |
| শুন্য পদ্ধতি | |
| ভ্যাকুয়াম শক্তি | 3.5KW AC 380V |
| শূন্যস্থান | প্লাম্ব |
| ইউটিলিটিস | |
| শক্তি | 2.0KW AC380V |
| বায়ু সরবরাহ | 4-6KG/cm2 |
| প্রোগ্রামিং | |
| প্রোগ্রাম সম্পাদনা | সঙ্গতিপূর্ণভাবে |
| ফাংশন সম্পাদনা | রেখা, চাপ, বৃত্তাকার, U-বক্ররেখা |
| প্রোগ্রাম স্টোরেজ | এইচডিডি |
| ভিশন সিস্টেম | SONE কালার সিসিডি |
| মিলিং কর্তনকারী অফসেট | অটো |
| ভ্যাকুয়াম সেটআপ | অটো |
| অপারেশন মনিটর | |
| নির্দেশক | সূচক মেশিনের অবস্থা |
| টুল চেক | স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার |
| মোটর সুরক্ষা | ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে |
| মোটর ওভারলোডিং চেক | ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| টুল ব্যবহারযোগ্য সময় | স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, |
| ডেটা পরিসংখ্যান | পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
| ত্রুটি রেকর্ড | সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে |
| III.সঠিকতা | |
| অক্ষ নির্ভুলতা | 0.001 মিমি |
| নির্ভুলতা কাটা | 0.1 মিমি |
| IVনিরাপত্তা | |
| কর্মক্ষেত্র রক্ষা করুন | চারটি সিলযুক্ত সুরক্ষা সহ |
| দরজা সেন্সর | সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক) |
| জরুরি স্টপ বোতাম |
3. সুবিধা:
1. প্লেস ডিভাইসে একটি ডবল স্লাইড ব্যবহার করে, কাটার অপেক্ষার সময় হ্রাস করুন, উত্পাদন ক্ষমতা বাড়ান।
2. টিনের ফাটল এবং অংশের ক্ষতি এবং অন্যান্য সমস্যার কারণে সৃষ্ট কৃত্রিম ফ্ল্যাপ এড়িয়ে চলুন।
3. যান্ত্রিক চাপ দ্বারা উত্পাদিত ভোঁতা বা ভাঁজ ব্যবহার করা এড়িয়ে চলুন।
4. সমাপ্ত প্লেট চাপ এবং লাইন কাটিয়া জন্য উপযুক্ত.
5. চূড়ান্ত কাটিয়া ছোট টুকরা জন্য উপযুক্ত, একটি মোবাইল ফোনের বেস প্লেট, PDA, পিসি ইন্টারফেস কার্ড, এবং তাই.
4. বৈশিষ্ট্য:
1.X10 জুম-ইন ইমেজ প্রোগ্রামিংকে সহজ করে তোলে এবং পয়েন্ট সেটিং এর নির্ভুলতা বাড়ায়।
2.দুটি স্লাইডিং টেবিল একই সাথে ইন-এবং-আউট আন্দোলন প্রদান করে যাতে ভালো উৎপাদনশীলতার জন্য ট্যাক টাইম কম হয়।
3.অটো মার্ক অফসেট সিস্টেম।সিসিডি ইমেজ কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং চেক ও অনুকরণ করতে পারে।
4. রাউটিং বিট লাইফ টাইম চেকিং এবং অ্যালার্ম সিস্টেম রয়েছে অপারেটরকে রাউটিং বিট পরিবর্তন করার কথা মনে করিয়ে দেওয়ার জন্য যখন এটি 120M কাটা শেষ হয়।এবং রাউটিং বিট প্রথম 2 মিমি প্রথম মিলিং পয়েন্টটি কাটে, মাঝামাঝি 2 মিমি দ্বিতীয় মিলিং পয়েন্টটি কেটে দেয়, শেষ 2 মিমি তার জীবনকাল বাড়ানোর জন্য তৃতীয় মিলিং পয়েন্টটি কেটে দেয়।
5. CCD ইমেজ কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং পরীক্ষা ও অনুকরণ করতে পারে।
5. বিস্তারিত ছবি:
