পিসিবি বিচ্ছেদ ভি কাট পিসিবি নেতৃত্বাধীন আলো উত্পাদন লাইন জন্য Depaneling
পিসিবি কাটিয়া মেশিনের জন্য নির্দিষ্টকরণ

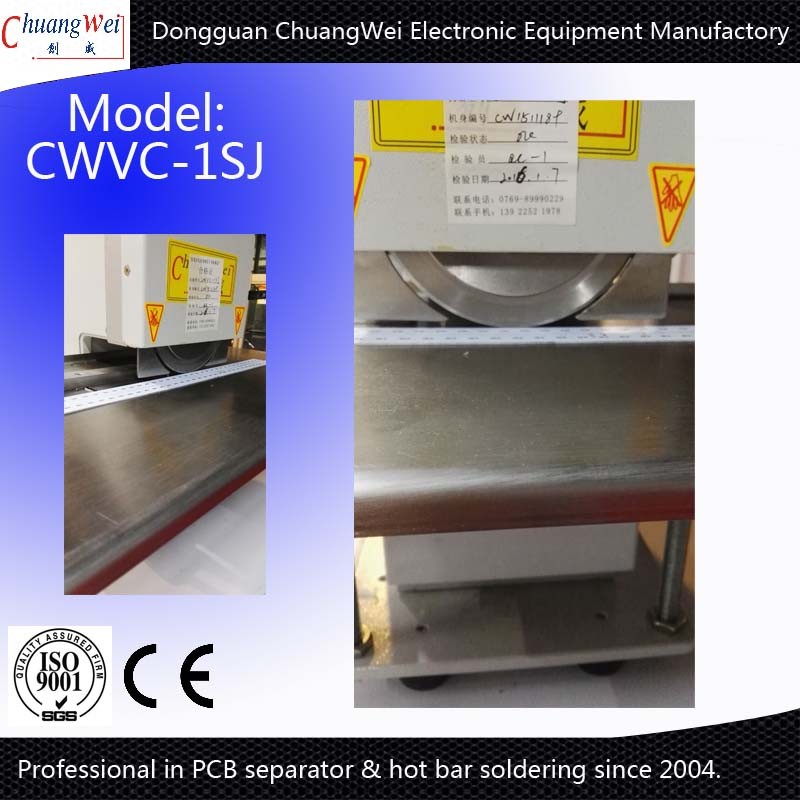

| মডেল | এসএমটিফ্লাই -১ এসজে |
| সর্বোচ্চ কাটা দৈর্ঘ্য | সীমাহীন |
| প্ল্যাটফর্ম দৈর্ঘ্য | 1.2 / 2.4 মি গ্রাহকের প্রয়োজন অনুযায়ী হতে পারে |
| পিসিবি কাটিং মেশিনের আকার | 420 এক্স 280 এক্স 400 মিমি |
| কাটার গতি | 0 - 400 মিমি / সে |
| বেধ কাটা | 1.0-3.5 মিমি |
বর্ণনা:

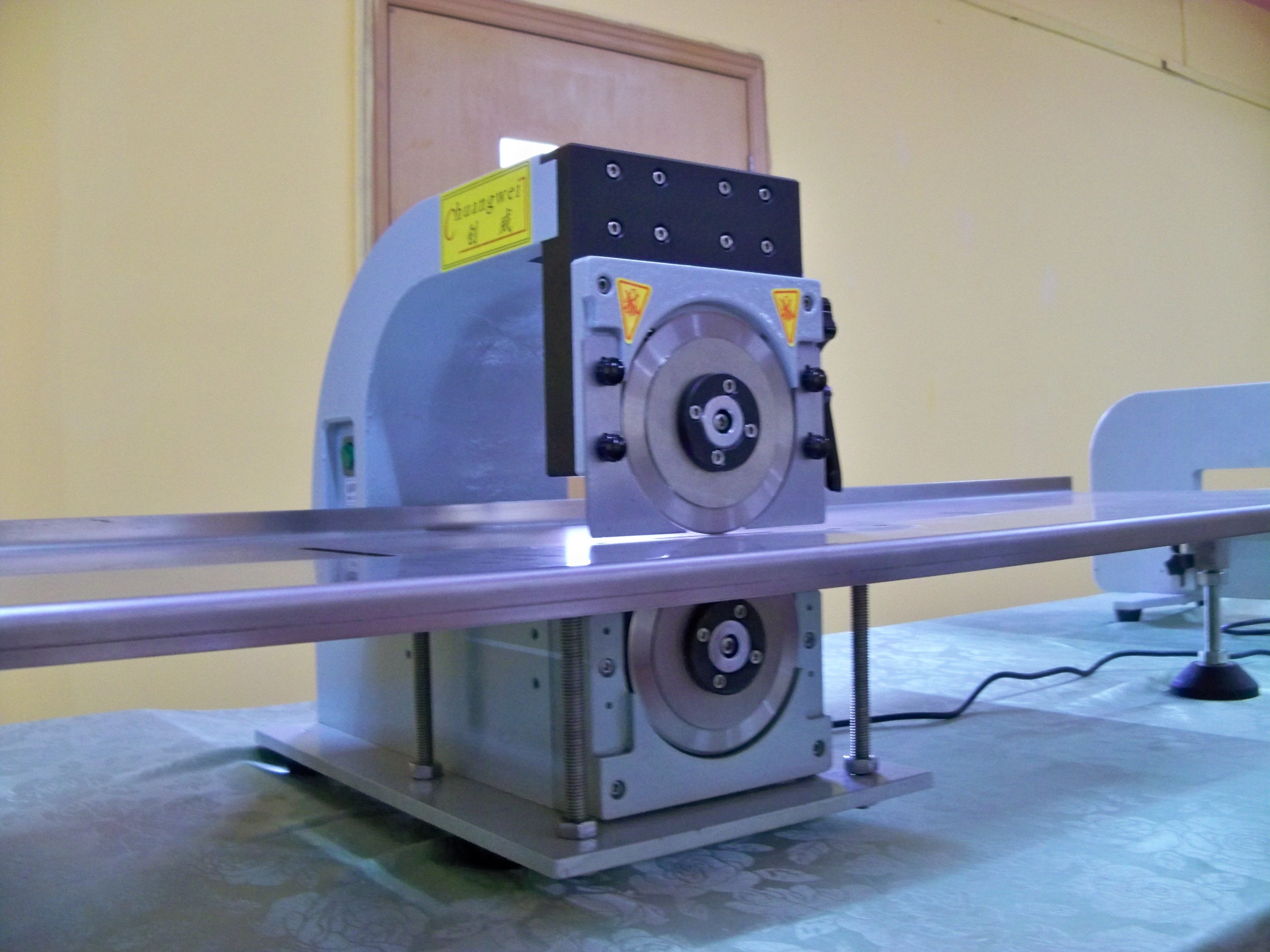

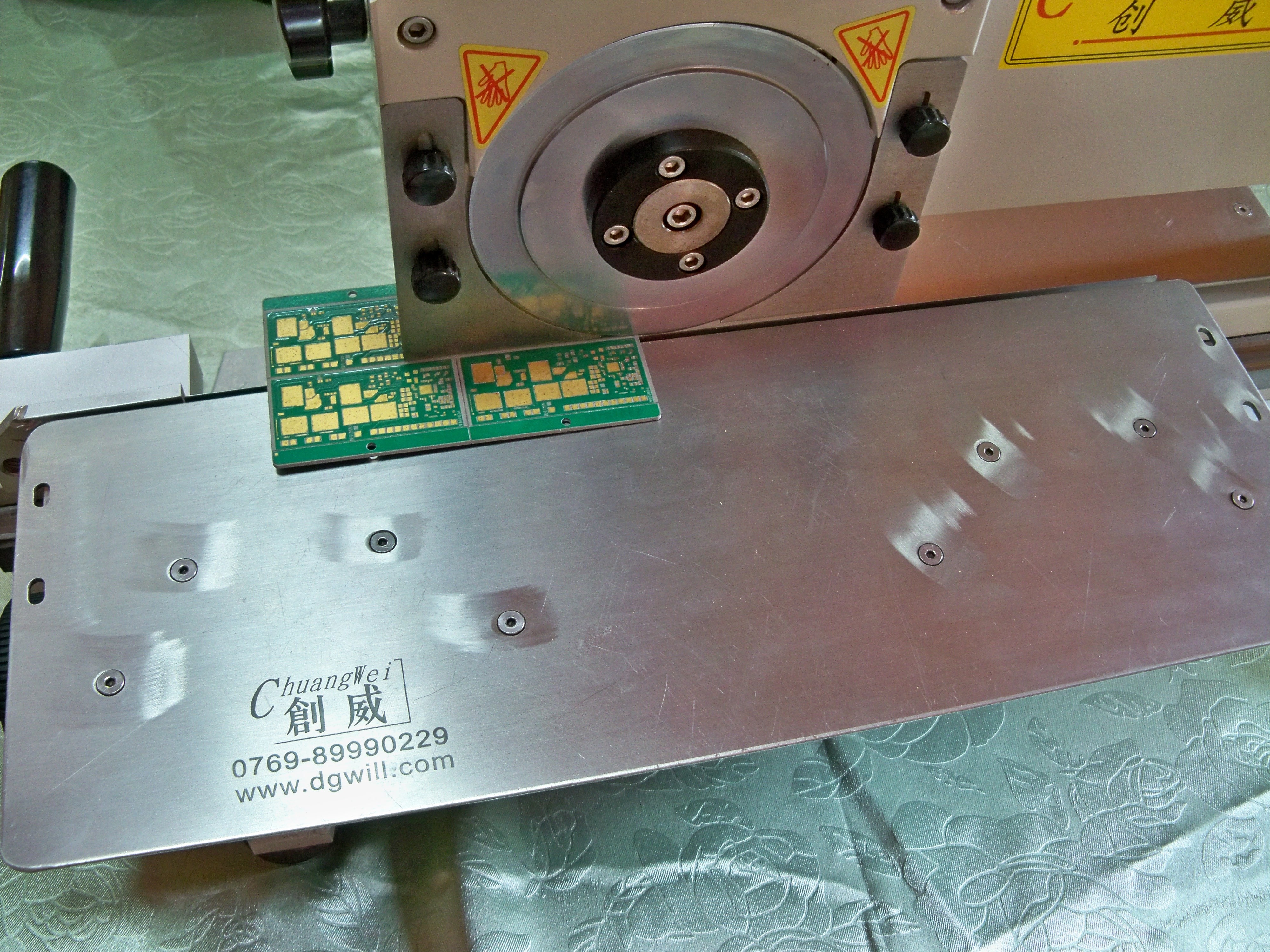

এই মেশিনটি একাধিক কাটিয়া পদ্ধতি ব্যবহার করে, সার্কুলার ছুরির ছয় টুকরো দ্বারা সম্পন্ন সার্কিট বোর্ড কাটা, একটি সেটের জন্য দুই টুকরো ওঠানামা, একটি কাটিয়া ইউনিট গঠন করে, পুরোপুরি তিনটি গ্রুপ।পুরো কাটিয়া প্রক্রিয়াটি তিনটি ধাপে বিভক্ত, প্রথম ফলক কাটার সার্কিট বোর্ডের 40% কেটে, তারপরে দ্বিতীয়টি 40% সম্পূর্ণ করতে পারে।কাজ শেষ করার জন্য ব্লেডের শেষ সেট পণ্যগুলি পৃথক করে।যেহেতু প্রতিটি কাটার পরিমাণ ছোট হয়, তাই কাটার প্রথাগত পদ্ধতির তুলনায় স্ট্রেস কাটার প্রক্রিয়া, 80% এরও বেশি হ্রাস পায়, সার্কিট বোর্ডটি বিভক্তভাবে ভালভাবে তার প্রান্তটি সমতল এবং মসৃণ হয়, বোর্ড সমতল হয়।
বৈশিষ্ট্য:
|
ঘ |
পিসিবি বোর্ডের দৈর্ঘ্য সীমাহীন হতে পারে |
|
ঘ |
তাইওয়ান টংস্টেন উচ্চ-গতির ইস্পাত ব্যবহার করে, ফলকের স্থায়িত্ব বেশি, অ্যালুমিনিয়াম স্তরটিকে বিভক্ত করলে ফলকের জীবন এক বছর পৌঁছতে পারে। |
|
ঘ |
উপরে এবং ডাউন ফলকটি সঠিকভাবে সামঞ্জস্য করা যায় |
|
ঘ |
যেহেতু মেশিনটি বহুগুণ কাটার উপায় ব্যবহার করে, তাই কাটিয়া প্রক্রিয়া স্থিতিশীল।প্রসারিত স্টেইনলেস স্টিল প্ল্যাটফর্মটি সামঞ্জস্যযোগ্য ড্যাম্পার দিয়ে সজ্জিত, যা নিবন্ধের প্রদীপ সার্কিট বোর্ডের বিভিন্ন প্রস্থকে কাটাতে উপযুক্ত। |
|
৫ |
সহজ পরিচালনা, উচ্চ গতি |
দয়া করে নোট করুন:
গোলাকার ছুরিগুলি প্রায়শই জটিল প্যানেলগুলি পৃথক করার জন্য বা মার্জিন বর্জ্য কেটে দেওয়ার জন্য যথেষ্ট হবে sufficientযাইহোক, বিভাজন লাইন পর্যন্ত উপাদানগুলি সহ উচ্চ-গ্রেড বোর্ডগুলির জন্য, বোর্ডের পুরো দৈর্ঘ্য বরাবর লিনিয়ার ছুরিগুলির সাথে পৃথকীকরণ একই সাথে চালিত হলে আরও ভাল মানের অর্জন করা যায় (উদাহরণস্বরূপ CWVC-2L CWVC-450 CWVC-3) ।
