গিলোটিন টাইপ পিসিবি ডিপানেলাইজার ডিপানেলিং পিসিবি অ্যালুমিনিয়াম এলইডি রিগিড বার
প্রিন্টেড সার্কিট বোর্ডগুলির চাপবিহীন পৃথকীকরণের গ্যারান্টি হিসাবে 10 বছরেরও বেশি সময় থেকে আমাদের ডিপেনলিং মেশিনগুলি ক্রমাগত বিকাশ ও উন্নত হয়।বিচ্ছেদ প্রক্রিয়াটির বিস্তৃত পরীক্ষার পরে প্রচুর অটোমোবাইল সরবরাহকারী তাদের প্রেশারড প্যানেল বোর্ডগুলি পৃথক করার জন্য এনটিএম সিরিজের ডিপ্যানেলিং মেশিনগুলি একচেটিয়াভাবে ব্যবহার করেন।মেশিনগুলি বোর্ডের প্রান্তে সরাসরি রাখা এসএমডি উপাদানগুলির ক্ষতি এড়াতে মৃদু এবং পরিষ্কার উপায়ে প্রসেসড প্যানেল বোর্ডগুলি ডিপ্যানেল করার জন্য একটি অসীম পরিবর্তনশীল বিভাগীয় কাটা ব্যবহার করে।
সুবিধাদি :
1. সর্বোচ্চ।পিসিবি Depaneling দৈর্ঘ্য unlimted হয় ted
2. নমন এবং টেনশন স্ট্রেস ছাড়াই পিসিবি Depaneling
3. সুরক্ষা ব্যবহার, সহজ অপারেশন
4. কম্পন ছাড়া Depaneling প্রক্রিয়া
পিসিবি Depanelizer নির্দিষ্টকরণ:
| মডেল | এসএমটিফ্লাই - 3 |
| সর্বাধিকপিসিবি কাটার দৈর্ঘ্য | সীমাহীন |
| পেনিসি অবনমন পুরুত্ব | 0.3 - 3.5 মিমি |
| ভোল্টেজ এবং শক্তি | 110 ভি / 220 ভি - 10 ডাব্লু |
| কাজ বায়ুচাপ | 0.5 - 0.7 এমপিএ |
| পিসিবি গতিরোধক গতি | অপারেটর দক্ষ স্তরের কারণে |
| পিসিবি মেশিনের আকার হ্রাস | 780 x 500 x 620 মিমি |
| পিসিবি মেশিন ওজন হ্রাস | 185 কেজি |
বৈশিষ্ট্য:
1 .মেশিনটি বাঁকানো এবং উত্তেজনার চাপ ছাড়াই সাবধানতার সাথে পিসিবি প্রাক-স্কোর করার জন্য তৈরি করা হয়েছিল।
ঘ।এমনকি সিরামিক ক্যাপাসিটারগুলির মতো সংবেদনশীল এসএমডি-উপাদানগুলি ডিপ্যানেলিং প্রক্রিয়া দ্বারা ক্ষতিগ্রস্থ হবে না বা পাতলা বোর্ড এমনকি 0.3 মিমি পর্যন্ত নিরাপদে কাজ করতে পারে।
ঘ।কম্পন ছাড়া Depaneling প্রক্রিয়া।
ঘ।পিসিবি Depaneling নিয়ন্ত্রণ পদ্ধতি বায়ুসংক্রান্ত চালিত এবং বৈদ্যুতিন চৌম্বকীয় ভালভ দ্বারা হয়।
৫।পিসিবি নিয়ন্ত্রণ অপারেশন হ'ল অপারেটর পিসিবি ডিপ্যানেল করার জন্য পাদদেশীয় স্ট্যাম্পগুলি।
।।পিসিবির v খাঁজের নিকটে সর্বাধিক উপাদানগুলি 50 মিমি পর্যন্ত হতে পারে।
7।পিসিবি সন্নিবেশ জন্য গ্যাপ সামঞ্জস্য করা সহজ হতে পারে।
ভিডিও:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (1.2 মিটার অ্যালুমিনিয়াম পিসিবি সিডাব্লুভিসি -3 এর জন্য)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

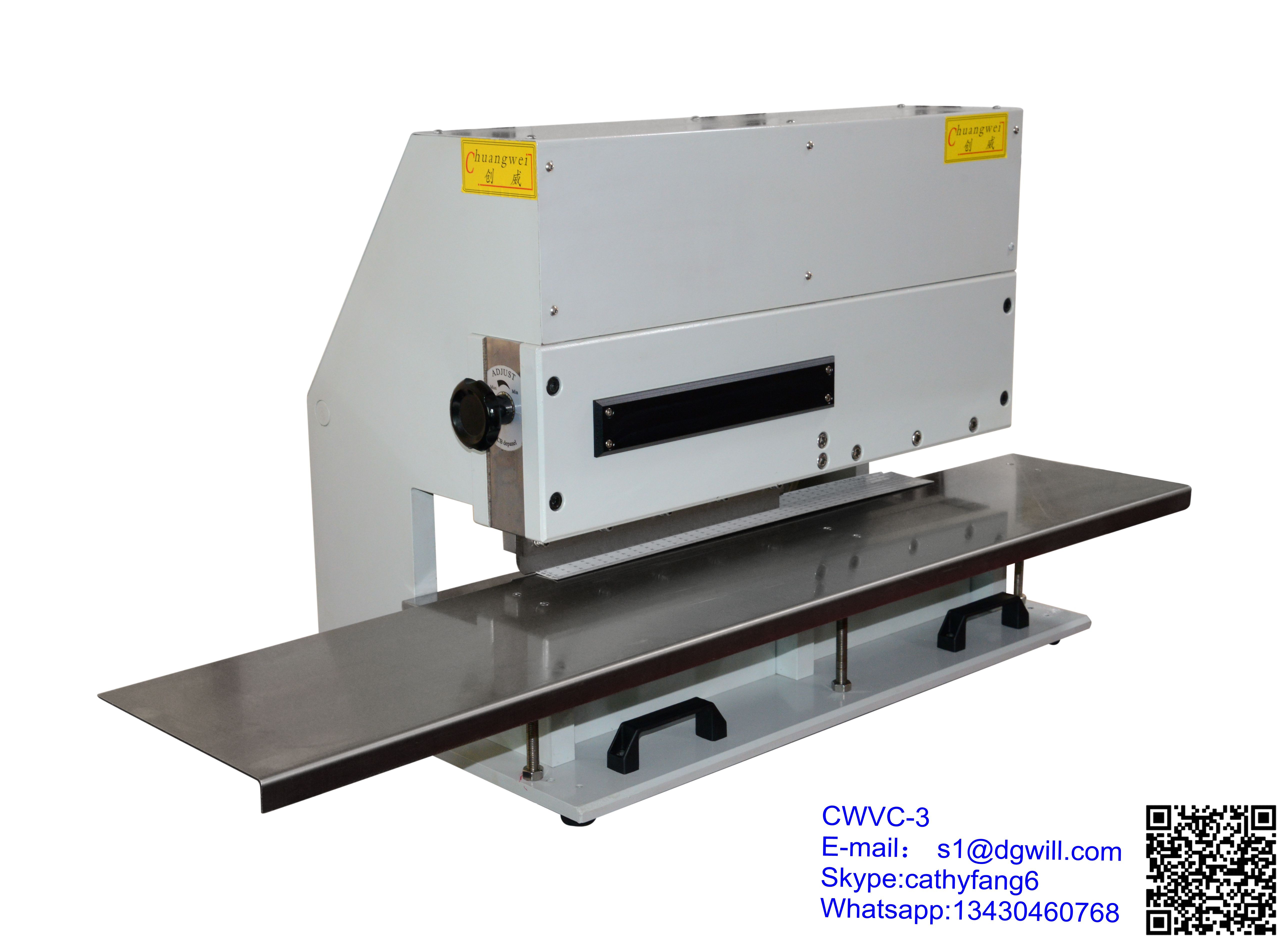

চুয়াংওয়ে পিসিবি ডিপানেলাইজার মেশিন এসএমটিফ্লাই-৩
অ্যালুমিনিয়াম, এফআর 4, সিইএম 3 এবং অন্যান্য স্তর সহ ব্যবহার করা যেতে পারে
মাঝারি থেকে বড় ভলিউম উত্পাদনের সাথে তাল মিলিয়ে
প্যানেলাইজড নমনীয় বা অতি-পাতলা পিসিবি
স্ট্যান্ডার্ড ডিপেইনেলারদের পরিচালনা করার জন্য স্কোর লাইনের খুব কাছে অবস্থিত উপাদানগুলির সাথে ঘন জনসংখ্যার পিসিবি
অ্যালুমিনিয়াম এবং ধাতবজাতীয় স্তরগুলি (এফআর 4, সিইএম 3 ইত্যাদি ছাড়াও)
পিসিবিগুলি পিসিবি বা উপাদানগুলির কোনও চাপ বা ক্ষতি ছাড়াই স্কোর লাইন বরাবর প্যানেলটি কেটে দেয় এমন একটি মৃদু দোলানো গতিতে সিডাব্লুভিসি -৩ দ্বৈত পালক আকারের ছুরি দ্বারা পৃথক করা হয়।এমনকি যখন ধাতবায়িত সার্কিট বোর্ডগুলি প্রক্রিয়াজাত করা হয় - যেমন তাপ-উত্পাদক এলইডি সহ এমন জনবসতি রয়েছে যাগুলির জন্য তাপ-দ্রবীভূত ধাতব অভ্যন্তরীণ স্তরগুলির প্রয়োজন হয় - এই মেশিনটি সহজেই কাটাটি তৈরি করবে।
