এমসিপিসিবি বোর্ডের জন্য সিকোটেক স্পিন্ডল ডুয়াল টেবিলস পিসিবি রাউটার পিসিবি রাউটারের বৈশিষ্ট্যঃ
স্ট্রেস মুক্ত প্যানেলিংয়ের সমাধান
ফিক্সচার ভিত্তিক উচ্চ দক্ষতা ধুলো শূন্যতা সিস্টেম
ঘন জনবহুল PCBs জন্য পরিষ্কার এবং সুনির্দিষ্ট depaneling
উন্নত ইমেজ প্রসেসিং সফটওয়্যার রাউটার পথ প্রোগ্রামিং জন্য পয়েন্ট এবং ক্লিক অপারেশন উপলব্ধ
সিসিডি ক্যামেরা দ্বারা স্বয়ংক্রিয় সমন্বয় ক্ষতিপূরণ
ব্যবহারকারী-বান্ধব অপারেশন
স্বয়ংক্রিয় রাউটার বিট গভীরতা সমন্বয় দ্বারা বিট জীবন প্রসারিত
আরও বেশি সময়
কম রক্ষণাবেক্ষণ প্রয়োজন
যুক্তিসঙ্গত দাম
ক্যালিব্রেশন মুক্ত রৈখিক রোবট
পিসিবি রাউটারের সুবিধা
আমাদের পিসিবি রাউটার এর চেয়ে মুদ্রিত সার্কিট বোর্ডের জন্য আর কোন ভালো উপায় নেই।এই PCB depaneler একটি রাউটার বিট কর্মসংস্থান মাধ্যমে ঝামেলা মুক্ত PCB depaneling জন্য উত্তর যে উপাদান উপর চাপ কমাতেমেশিনে অন্তর্ভুক্ত উচ্চ গতির স্পিন্ডল কাটিয়া গতি বাড়ায় এবং বিভিন্ন কাটিয়া নিদর্শন সহ নমনীয় প্যানেল ডিজাইনের অনুমতি দেয়।আমাদের PCB depaneler এছাড়াও আমাদের রাউটার বিট গভীরতা সমন্বয় সিস্টেমের সাথে বিট প্রতিস্থাপন উপর কাটা হবে, যা স্বয়ংক্রিয়ভাবে 5 গভীরতা স্তর পর্যন্ত স্থানান্তরিত হয়। পিসিবি রাউটার বিট সর্বোচ্চ কাটা গতি 50 মিমি প্রতি সেকেন্ডে, যখন ভ্রমণ গতি সর্বোচ্চ 800 মিমি প্রতি সেকেন্ডে।একটি অন্তর্নির্মিত ফিক্সচার ভিত্তিক ধুলো শূন্যতা সিস্টেমের সাথেএই সিস্টেম পরিষ্কার এবং দক্ষ হতে নিশ্চিত হয়। এই warping প্রতিরোধ করে, এবং সবচেয়ে কার্যকর ধুলো সংগ্রহের জন্য ভ্যাকুয়াম শক্তি পূর্ণ সুবিধা গ্রহণ করে।
পিসিবি রাউটারের সহজ অপারেশন
কাজ করা সহজ, পিসিবি রাউটারের ইমেজ প্রসেসিং সফটওয়্যার পয়েন্ট-এন্ড-ক্লিক প্রযুক্তির সাহায্যে কাটিয়া পথ প্রোগ্রাম করা সহজ করে তোলে,যেহেতু এটি একটি সিসিডি ক্যামেরার সাথে সারিবদ্ধতার জন্য স্বয়ংক্রিয়ভাবে ক্ষতিপূরণ দেয়. একটি বহিরাগত বোতামের সহজ স্পর্শের মাধ্যমে সহজ অপারেশনের জন্য পিসিবি ডিপেনলিং দ্রুত শুরু করা যেতে পারে, এবং ব্যবহার করা সহজ প্রাক প্রোগ্রামিং মোডের মাধ্যমে,মেশিনের অপারেশন আরও কম চাহিদা করা হয়. PCB fronteler এছাড়াও খুব কম রক্ষণাবেক্ষণ, যেমন মেশিন সহজ অ্যাক্সেস এবং মেরামত জন্য ডিজাইন করা হয়। ফ্রেম কাঠামো এবং spindle মোটর একটি X, Y এবং Z অক্ষ উপর কাজ,যখন সিরামিক বেয়ার ইন্টিগ্রেটেড হয় 60স্পিনের জন্য, 000rpm।
পিসিবি রাউটারের খরচ কার্যকর
আমাদের ডিমেনলিং সিস্টেমগুলি যে বিভিন্ন সুবিধা প্রদান করে এবং যন্ত্রটি যেভাবে সহজেই পরিচালনা করা যায় তার সাথে, দামটি নিঃসন্দেহে কার্যকর।শুধু ডিপেনলিংয়ের চাহিদাই নয়, দক্ষতা ও সরলতার সাথে এর যত্ন নেওয়া হচ্ছে, কিন্তু কম খরচে টাকা ও সময় সাশ্রয় হবে।
পিসিবি রাউটার স্পেসিফিকেশনঃ
|
I. হার্ডওয়্যার |
|
|
স্পিন্ডল |
ক্যাভো স্পিন্ডল ((মডেলঃ৪০২৫) |
|
সিসিডি |
সনি ৫২০ লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা |
|
লেন্স |
কম্পিউটার EX2C |
|
স্ক্রু |
টিবিআই প্রিসিশন গ্রাউন্ড বোল স্ক্রু আমদানি |
|
গাইড |
HIWIN প্রশস্তকরণ আমদানিকৃত রৈখিক গাইড রেল |
|
মোটর |
জিয়াবাও এলসিএফ সিরিজ |
|
আই/ও কন্ট্রোল কার্ড |
এইচএফসি পিসিআই-৯০৭৪ |
|
ড্রাইভারের কন্ট্রোল কার্ড |
এইচএফসি পিসিআই-৯০৭৪ |
|
আই/ও কার্ড |
PCI-9074-64pcs/-38pcs |
|
স্ট্যাটিক ক্লিনিং |
STATIC-ST401A সিরিজ |
|
কম্পিউটার |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) /G DDR/80G) |
|
মেশিন ইন্টারফেস |
AOC LCD17",লজিটেক মাউস |
|
2. সফটওয়্যার |
|
|
নিয়ন্ত্রণ ব্যবস্থা |
উইন্ডোজ এক্সপি প্রফেশনাল (সার্ভিস৩, ভি৩২৪৪) |
|
জিইউআই অপারেশন |
ইংরেজি উইন্ডোজ এক্সপি |
|
প্রোগ্রাম সম্পাদনা |
ইনলাইন |
|
দৃষ্টি ব্যবস্থা |
সিসিডি এওটিইউ অফসেট |
|
নিয়ন্ত্রণ ব্যবস্থা |
এফ ১।2.88 সংস্করণ |
|
সামগ্রিক |
|
|
মাত্রা ((W*D*H) |
১২৮০ মিমি*১৪৫০ মিমি*১৪৮০ মিমি |
|
ওজন |
৭৫০ কেজি |
|
উচ্চতা বিচ্যুতি |
৬০-১১০ মিমি |
|
ম্যানিপুলেটর |
|
|
মোটর প্রকার |
জিয়াবাও সিরিজ |
|
অবস্থান পুনরাবৃত্তিযোগ্যতা |
0.001 মিমি |
|
অক্ষের কাজের এলাকা (max) |
৮৯০ মিমি*৫৬০ মিমি*৫০ মিমি |
|
কর্মক্ষেত্র |
|
|
পিসিবি ফিক্সিং |
স্ট্যান্ডার্ড, বিশেষীকরণ |
|
পিসিবি লোডিং/অনলোডিং |
ম্যানুয়াল |
|
পিসিবি আকার (সর্বোচ্চ) |
450*350 মিমি |
|
পিসিবি বেধ (সর্বোচ্চ) |
৫ মিমি |
|
ফিক্সিং |
|
|
স্ট্রিডিটি ফিক্সচার |
কাস্টমাইজড ফিক্সচার |
|
ফিক্সিং ফিক্সিং |
যন্ত্রপাতি |
|
স্পিন্ডল মোটর |
|
|
শক্তি |
১৫০ ওয়াট |
|
স্পিন্ডল |
60000rpm/min |
|
সুরক্ষা |
স্বয়ংক্রিয়/বায়ু শীতল |
|
পরিবর্তন কাটার |
বিশেষীকরণ |
|
রুটিং ক্ষমতা |
|
|
কাটার গতি (সর্বোচ্চ) |
৮০ মিমি/সেকেন্ড |
|
ড্রাইভিং স্পিড ((সর্বোচ্চ) |
2500 মিমি/সেকেন্ড |
|
কাটার যথার্থতা |
0.01 মিমি |
|
ভ্যাকুয়াম সিস্টেম |
|
|
ভ্যাকুয়াম শক্তি |
3.5 কিলোওয়াট এসি 380 ভোল্ট |
|
ভ্যাকুয়াম |
পলু |
|
ইউটিলিটি |
|
|
শক্তি |
2.0KW AC380V |
|
বায়ু সরবরাহ |
৪-৬ কেজি/সেমি২ |
|
প্রোগ্রামিং |
|
|
প্রোগ্রাম সম্পাদনা |
ইনলাইন |
|
ফাংশন সম্পাদনা |
লাইন, আর্ক, সার্কুলার, ইউ-কার্ভ |
|
প্রোগ্রাম স্টোরেজ |
এইচডিডি |
|
দৃষ্টি ব্যবস্থা |
SONE রঙিন সিসিডি |
|
ফ্রিজিং কাটার অফসেট |
অটো |
|
ভ্যাকুয়াম সেটআপ |
অটো |
|
অপারেশন মনিটর |
|
|
সূচক |
সূচক মেশিনের অবস্থা |
|
সরঞ্জাম পরীক্ষা |
স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জামের জীবনকাল, সময় পরীক্ষার ব্যবহার |
|
মোটর সুরক্ষা |
ওভারহাইট, ওভারলোড, নিম্ন ভোল্টেজ সুরক্ষা ফাংশন আছে |
|
মোটর ওভারলোড চেক |
ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
|
টুল ব্যবহারযোগ্য সময় |
স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জামের জীবনকাল, |
|
তথ্য পরিসংখ্যান |
পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
|
ত্রুটি রেকর্ড |
সফটওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সব এলার্ম মেমরি রেকর্ড |
|
III. নির্ভুলতা |
|
|
অক্ষ নির্ভুলতা |
0.001 মিমি |
|
কাটার নির্ভুলতা |
0.১ মিমি |
|
৪. নিরাপত্তা |
|
|
কর্মক্ষেত্র রক্ষা |
চারটি সিল করা সুরক্ষা দিয়ে |
|
দরজার সেন্সর |
সামনের এবং পিছনের নিরাপত্তা দরজার মাইক্রো সুইচ সেন্সর (ঐচ্ছিক) |
|
প্রয়োজনীয়তা স্টপ বোতাম |
|

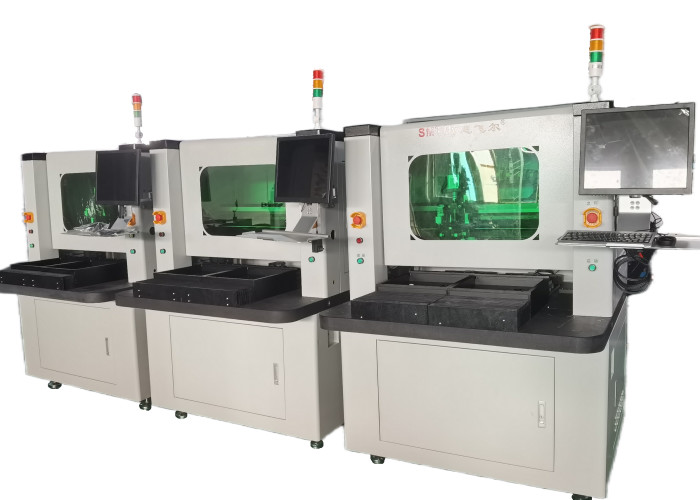

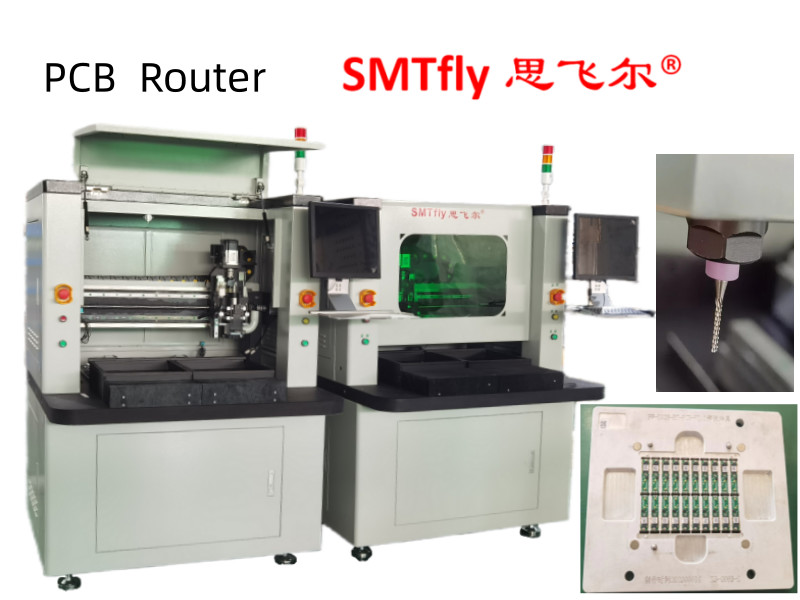

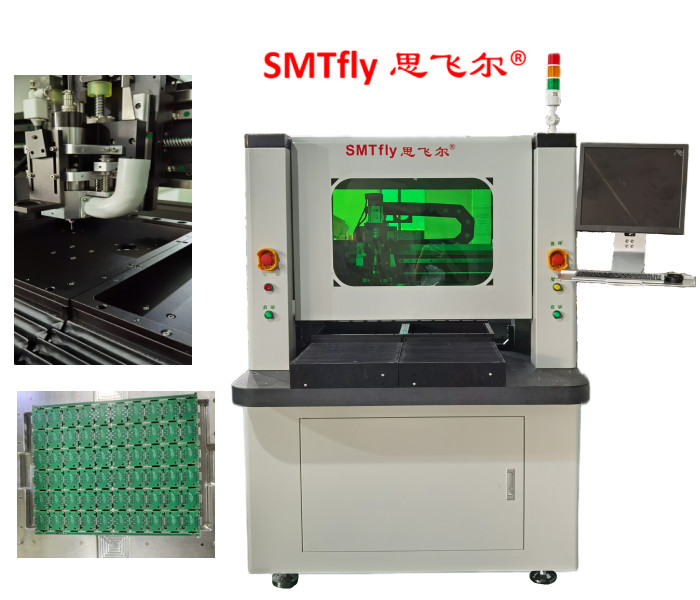

প্যাকেজিং ছবি PCB রাউটার এবংদীর্ঘ জীবনকালের জন্য রাউটিং বিট সেটিংঃ
