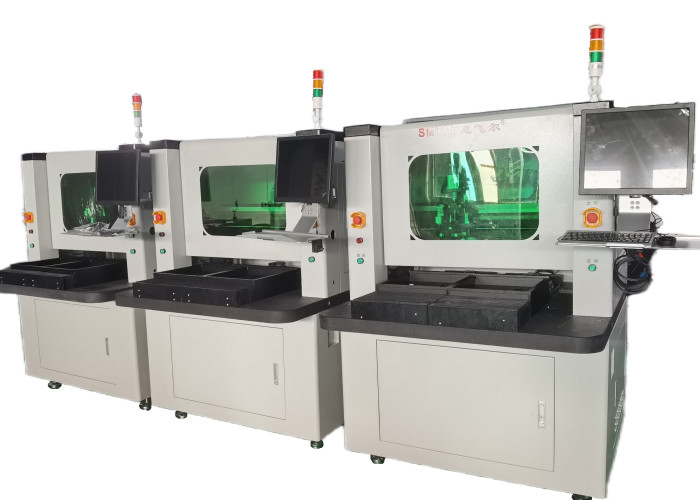

যথার্থ প্রিন্টেড সার্কিট বোর্ড কাটিং ফ্লোর টাইপ পিসিবি রাউটিং সরঞ্জাম
1বৈশিষ্ট্যঃ
1.X10 জুম ইন ইমেজ প্রোগ্রামিংকে সহজ করে এবং পয়েন্ট সেটিংয়ের নির্ভুলতা বাড়ায়।
2দুটি স্লাইডিং টেবিল একযোগে ইন-আউট আন্দোলন প্রদান করে যাতে আরও ভাল উত্পাদনশীলতার জন্য ট্যাক সময় কমাতে পারে।
3.অটো মার্ক অফসেট সিস্টেম.সিসিডি ইমেজ কাটা আগে অপ্রয়োজনীয় ত্রুটি কমাতে পথ বা রুটিং চেক এবং অনুকরণ করতে পারে।
4. রাউটিং বিট জীবন সময় চেকিং এবং বিপদাশঙ্কা সিস্টেম অপারেটর 120M কাটা শেষ যখন রাউটিং বিট পরিবর্তন করতে স্মরণ করিয়ে দেয়. এবং রাউটিং বিট প্রথম 2mm প্রথম মিলিং পয়েন্ট কাটা,মাঝারি 2mm দ্বিতীয় ফ্রিজিং পয়েন্ট কাটা, শেষ 2 মিমি তার জীবনকাল বাড়ানোর জন্য তৃতীয় ফ্রিজিং পয়েন্ট কাটা।
5. সিসিডি ইমেজ কাটা আগে অপ্রয়োজনীয় ভুল কমাতে পথ বা রুটিং চেক & অনুকরণ করতে পারে.
2উপকারিতা:
1. ডাবল স্লাইড ইন প্লেস ডিভাইস ব্যবহার করে, কাটিয়া অপেক্ষা সময় হ্রাস, উৎপাদন ক্ষমতা বৃদ্ধি।
2. টিনের ফাটল এবং অংশের ক্ষতি এবং অন্যান্য সমস্যার কারণে কৃত্রিম ফ্ল্যাপ এড়িয়ে চলুন।
3যান্ত্রিক চাপ দ্বারা উত্পাদিত মৃদু বা ভাঁজ ব্যবহার এড়িয়ে চলুন।
4. সমাপ্ত প্লেট আর্ক এবং লাইন কাটা জন্য উপযুক্ত।
5. চূড়ান্ত কাটা, একটি মোবাইল ফোনের বেস প্লেট, পিডিএ, পিসি ইন্টারফেস কার্ড ইত্যাদি ছোট টুকরা জন্য উপযুক্ত।
3. পার্টস তালিকা
| I. হার্ডওয়্যার | |
| স্পিন্ডল | ক্যাভো স্পিন্ডল |
| সিসিডি | সনি ৫২০ লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা |
| লেন্স | কম্পিউটার EX2C |
| স্ক্রু | টিবিআই প্রিসিশন গ্রাউন্ড বোল স্ক্রু আমদানি |
| গাইড | HIWIN প্রশস্তকরণ আমদানিকৃত রৈখিক গাইড রেল |
| মোটর | জিয়াবাও এলসিএফ সিরিজ |
| আই/ও কন্ট্রোল কার্ড | এইচএফসি পিসিআই-৯০৭৪ |
| ড্রাইভারের কন্ট্রোল কার্ড | এইচএফসি পিসিআই-৯০৭৪ |
| আই/ও কার্ড | PCI-9074-64pcs/-38pcs |
| স্ট্যাটিক ক্লিনিং | STATIC-ST401A সিরিজ |
| কম্পিউটার | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) /G DDR/80G) |
| মেশিন ইন্টারফেস | AOC LCD17",লজিটেক মাউস |
| 2.সফটওয়্যার | |
| নিয়ন্ত্রণ ব্যবস্থা | উইন্ডোজ এক্সপি প্রফেশনাল (সার্ভিস৩, ভি৩২৪৪) |
| জিইউআই অপারেশন | ইংরেজি উইন্ডোজ এক্সপি |
| প্রোগ্রাম সম্পাদনা | ইনলাইন |
| দৃষ্টি ব্যবস্থা | সিসিডি এওটিইউ অফসেট |
| নিয়ন্ত্রণ ব্যবস্থা | এফ ১।2.88 সংস্করণ |
4প্যারামিটার
| সামগ্রিক | |
| মাত্রা ((W*D*H) | 1370mm*1650mm*1450mm |
| ওজন | ৬৫০ কেজি |
| উচ্চতা বিচ্যুতি | ৬০-১১০ মিমি |
| ম্যানিপুলেটর | |
| মোটর প্রকার | জিয়াবাও সিরিজ |
| অবস্থান পুনরাবৃত্তিযোগ্যতা | 0.001 মিমি |
| অক্ষের কাজের এলাকা (max) | 830mm*580mm*50mm |
| কর্মক্ষেত্র | |
| পিসিবি ফিক্সিং | স্ট্যান্ডার্ড, বিশেষীকরণ |
| পিসিবি লোডিং/অনলোডিং | ম্যানুয়াল |
| পিসিবি আকার (সর্বোচ্চ) | 320*320mm ((কাস্টমাইজড করতে পারেন) |
| পিসিবি বেধ (সর্বোচ্চ) | ৫ মিমি |
| ফিক্সিং | |
| স্ট্রিডিটি ফিক্সচার | ক্লায়েন্ট ফিক্সচার ব্যবহার করুন |
| ফিক্সিং ফিক্সিং | যন্ত্রপাতি |
| স্পিন্ডল মোটর | |
| শক্তি | ১৫০ ওয়াট |
| স্পিন্ডল | 60000rpm/min |
| সুরক্ষা | স্বয়ংক্রিয়/বায়ু শীতল |
| পরিবর্তন কাটার | বিশেষীকরণ |
| রুটিং ক্ষমতা | |
| কাটার গতি (সর্বোচ্চ) | ৮০ মিমি/সেকেন্ড |
| ড্রাইভিং স্পিড ((সর্বোচ্চ) | 2500 মিমি/সেকেন্ড |
| কাটার যথার্থতা | 0.01 মিমি |
| ভ্যাকুয়াম সিস্টেম | |
| ভ্যাকুয়াম শক্তি | 3.5 কিলোওয়াট এসি 380 ভোল্ট |
| ভ্যাকুয়াম | পলু |
| ইউটিলিটি | |
| শক্তি | 2.0KW AC380V |
| বায়ু সরবরাহ | ৪-৬ কেজি/সেমি২ |
| প্রোগ্রামিং | |
| প্রোগ্রাম সম্পাদনা | ইনলাইন |
| ফাংশন সম্পাদনা | লাইন, আর্ক, সার্কুলার, ইউ-কার্ভ |
| প্রোগ্রাম স্টোরেজ | এইচডিডি |
| দৃষ্টি ব্যবস্থা | SONE রঙিন সিসিডি |
| ফ্রিজিং কাটার অফসেট | অটো |
| ভ্যাকুয়াম সেটআপ | অটো |
| অপারেশন মনিটর | |
| সূচক | সূচক মেশিনের অবস্থা |
| সরঞ্জাম পরীক্ষা | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জামের জীবনকাল, সময় পরীক্ষার ব্যবহার |
| মোটর সুরক্ষা | ওভারহাইট, ওভারলোড, নিম্ন ভোল্টেজ সুরক্ষা ফাংশন আছে |
| মোটর ওভারলোড চেক | ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| টুল ব্যবহারযোগ্য সময় | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জামের জীবনকাল, |
| তথ্য পরিসংখ্যান | পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
| ত্রুটি রেকর্ড | সফটওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সব এলার্ম মেমরি রেকর্ড |
| III. নির্ভুলতা | |
| অক্ষ নির্ভুলতা | 0.001 মিমি |
| কাটার নির্ভুলতা | 0.১ মিমি |
| ৪. নিরাপত্তা | |
| কর্মক্ষেত্র রক্ষা | চারটি সিল করা সুরক্ষা দিয়ে |
| দরজার সেন্সর | সামনের এবং পিছনের নিরাপত্তা দরজার মাইক্রো সুইচ সেন্সর (ঐচ্ছিক) |
| প্রয়োজনীয়তা স্টপ বোতাম |

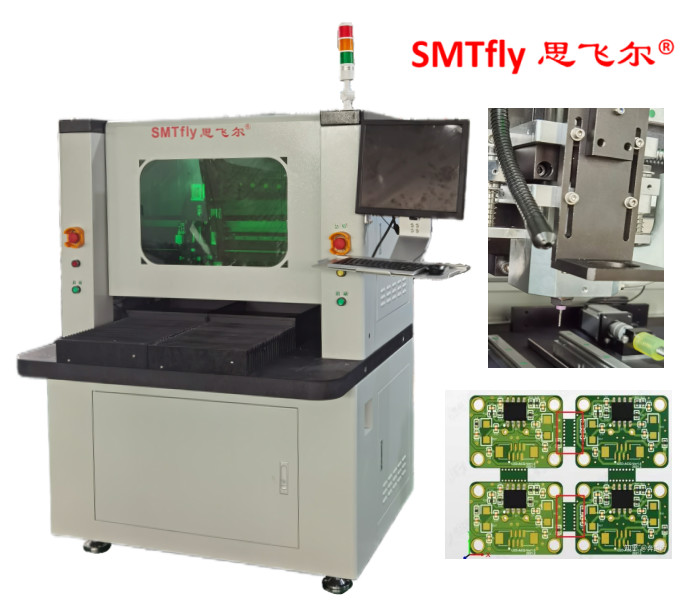

5বিস্তারিত ছবিঃ
