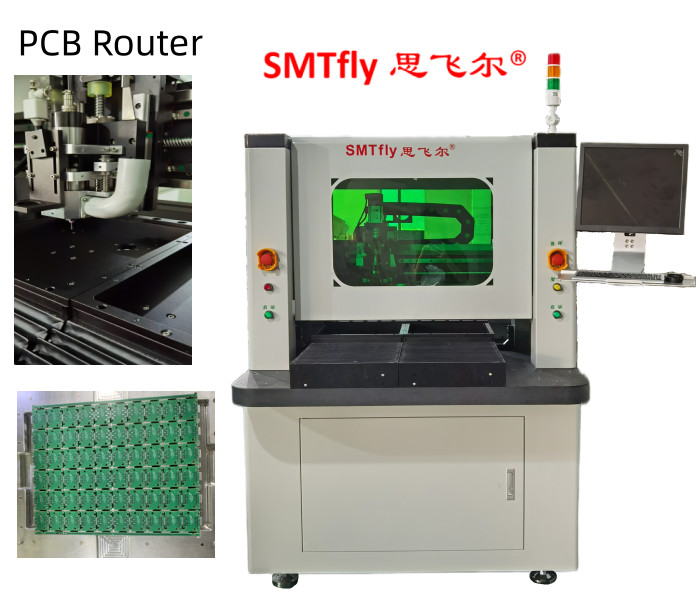

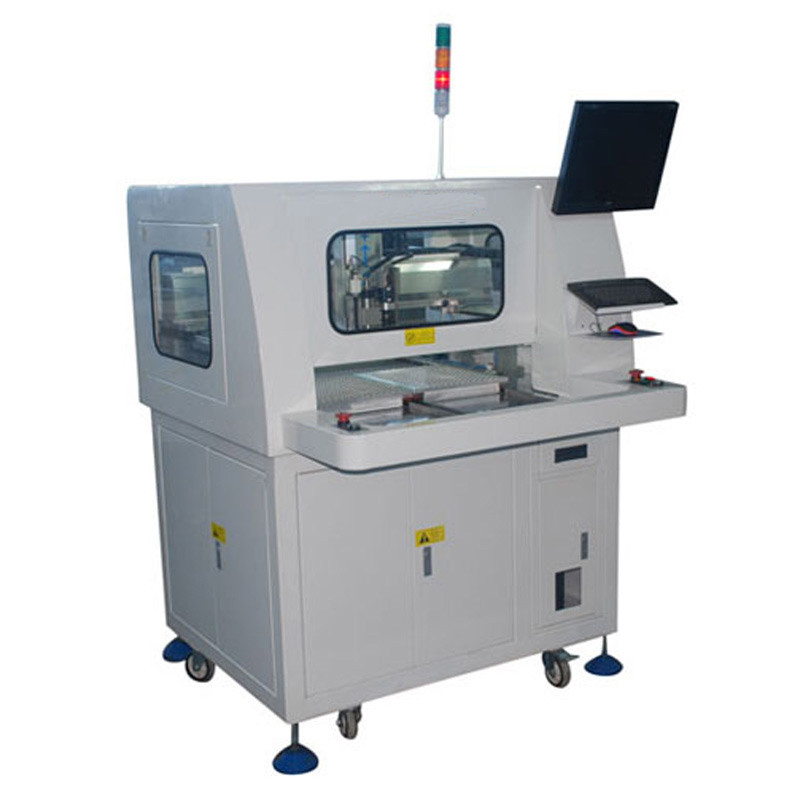

CNC প্রোগ্রামিং PCB ডিপ্যানেলিং রাউটার মেশিন সিসিডি ক্যামেরা অ্যালাইনমেন্ট সহ
1. মেশিন যন্ত্রাংশ তালিকা
|
I. হার্ডওয়্যার |
|
|
স্পিন্ডল |
মর্নিং স্টার স্পিন্ডেল এবং ইনভার্টার |
|
সিসিডি |
সনি 520 লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা |
|
লেন্স |
কম্পিউটার EX2C |
|
স্ক্রু |
TBI যথার্থ গ্রাউন্ড বল স্ক্রু আমদানি |
|
গাইড |
HIWIN প্রশস্তকরণ আমদানিকৃত লিনিয়ার গাইড রেল |
|
মোটর |
জিয়াবাও এলসিএফ সিরিজ |
|
আই/ও কন্ট্রোল কার্ড |
HFC PCI-9074 |
|
ড্রাইভার কন্ট্রোল কার্ড |
HFC PCI-9074 |
|
আই/ও কার্ড |
PCI-9074-64pcs/-38pcs |
|
স্ট্যাটিক পরিষ্কার |
STATIC-ST401A সিরিজ |
|
কম্পিউটার |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
মেশিন ইন্টারফেস |
AOC LCD17", লজিটেক মাউস |
|
2.সফটওয়্যার |
|
|
নিয়ন্ত্রণ ব্যবস্থা |
Windows XP Professional (Service3,v.3244) |
|
অপারেশন GUI |
চাইনিজ উইন্ডোজ এক্সপি |
|
প্রোগ্রাম সম্পাদনা |
সঙ্গতিপূর্ণভাবে |
|
ভিশন সিস্টেম |
CCD AOTU অফসেট |
|
নিয়ন্ত্রণ ব্যবস্থা |
F 1.0.2 সংস্করণ |
2. কর্মক্ষমতা পরামিতি
|
সামগ্রিকভাবে |
|
|
মাত্রা (W*D*H) |
1220 মিমি * 1450 মিমি * 1420 মিমি |
|
ওজন |
550 কেজি |
|
উচ্চতা অফসেট |
60~110 মিমি |
|
ম্যানিপুলেটর |
|
|
মোটর প্রকার |
জিয়াবাও সিরিজ |
|
পজিশনিং পুনরাবৃত্তিযোগ্যতা |
0.001 মিমি |
|
অক্ষ কাজ এলাকা (সর্বোচ্চ) |
680 মিমি * 360 মিমি * 50 মিমি |
|
ওয়ার্ক স্টেশন |
|
|
পিসিবি ফিক্সেশন |
মান, বিশেষীকরণ |
|
PCB লোডিং/আনলোডিং |
ম্যানুয়াল |
|
পিসিবি আকার (সর্বোচ্চ) |
322 মিমি * 322 মিমি |
|
পিসিবি পুরু (সর্বোচ্চ) |
5 মিমি |
|
ফিক্সচারিং |
|
|
অনমনীয়তা fixturing |
মান |
|
ফিক্সচারিং ফিক্সেশন |
যন্ত্রপাতি |
|
স্পিন্ডল মোটর |
|
|
শক্তি |
400W |
|
টাকু |
50000rpm/মিনিট |
|
রক্ষা করুন |
স্ব/বায়ু শীতল |
|
কাটার পরিবর্তন করুন |
বিশেষীকরণ |
|
রাউটিং ক্ষমতা |
|
|
কাটার গতি (সর্বোচ্চ) |
100 মিমি/সেকেন্ড |
|
ড্রাইভিং গতি (সর্বোচ্চ) |
3000 মিমি/সেকেন্ড |
|
কাটার যথার্থতা |
0.01 মিমি |
|
শুন্য পদ্ধতি |
|
|
ভ্যাকুয়াম শক্তি |
2.2KW AC 380V |
|
শূন্যস্থান |
প্লাম্ব |
|
ইউটিলিটিস |
|
|
শক্তি |
2.2KW AC380V |
|
বায়ু সরবরাহ |
2~5KG/cm2 |
|
প্রোগ্রামিং |
|
|
প্রোগ্রাম সম্পাদনা |
সঙ্গতিপূর্ণভাবে |
|
ফাংশন সম্পাদনা |
রেখা, চাপ, বৃত্ত, U-বক্ররেখা |
|
প্রোগ্রাম স্টোরেজ |
এইচডিডি |
|
ভিশন সিস্টেম |
SONE কালার সিসিডি |
|
মিলিং কর্তনকারী অফসেট |
অটো |
|
ভ্যাকুয়াম সেটআপ |
অটো |
|
অপারেশন মনিটর |
|
|
নির্দেশক |
ইন্ডিকেটর মেশিনের অবস্থা |
|
টুল চেক |
স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার |
|
মোটর সুরক্ষা |
ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে |
|
মোটর ওভার লোডিং চেক |
ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
|
টুল ব্যবহারযোগ্য সময় |
স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, |
|
ডেটা পরিসংখ্যান |
পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
|
ত্রুটি রেকর্ড |
সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে |
|
III.সঠিকতা |
|
|
অক্ষ নির্ভুলতা |
0.001 মিমি |
|
নির্ভুলতা কাটা |
0.1 মিমি |
|
IVনিরাপত্তা |
|
|
কর্মক্ষেত্র রক্ষা করুন |
চারটি সিলযুক্ত সুরক্ষা সহ |
|
দরজা সেন্সর |
সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক) |
|
জরুরি স্টপ বোতাম |
|
3. ফাংশন বর্ণনা
1) X10 জুম-ইন ইমেজ প্রোগ্রামিংকে সহজ করে তোলে এবং পয়েন্ট সেটিং এর নির্ভুলতা বাড়ায়
2) দুটি স্লাইডিং টেবিল ভাল উত্পাদনশীলতার জন্য ট্যাক টাইম কমাতে একই সাথে ইন-এবং-আউট আন্দোলন প্রদান করে।
3) অটো মার্ক অফসেট সিস্টেম। সিসিডি ছবি কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং পরীক্ষা ও অনুকরণ করতে পারে
4) রাউটিং বিট স্বয়ংক্রিয়ভাবে উত্তোলন করে এবং পরবর্তী প্রোগ্রাম করা পয়েন্টে স্থানান্তরিত করে তারপর রাউটিং বিটের জীবনকাল বাড়ানোর জন্য কাটা হয়।
5) নিরাপত্তা দরজা শিল্প নকশা
6) সিসিডি চিত্র কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং পরীক্ষা ও অনুকরণ করতে পারে
আমি
আমাদের সেরা সেবা
1. আনুষাঙ্গিক ছাড়া মেশিনের জন্য এক বছরের ওয়ারেন্টি।
দৃঢ় ফ্রেম নির্মাণ এবং জাপানি ইস্পাত ব্লেড ভাল মূল্যায়ন প্রাপ্ত এবং বিদেশী ক্লায়েন্টদের দ্বারা স্বীকৃত.আমরা ওয়ারেন্টির অধীনে প্রতিস্থাপনের জন্য অংশগুলি বিনামূল্যে অফার করি, ক্লায়েন্টদের শুধুমাত্র মালবাহী চার্জ বহন করতে হবে।
2. প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ.
ইঞ্জিনিয়ারদের মেশিনারি প্রশিক্ষণ এবং প্রযুক্তিগত সহায়তা প্রদানের জন্য বিদেশী দেশে পাঠানোর জন্য উপলব্ধ।
3..পরিপক্ক কৌশল এবং প্রক্রিয়া করার অগ্রদূত উচ্চ মানের যন্ত্রপাতি তৈরি করে।
দক্ষিণ চীনের বৃহত্তম কারখানা হিসাবে, আমাদের পিসিবি বিভাজক মেশিন এবং সোল্ডারিং মেশিনে 12 বছরের অভিজ্ঞতা রয়েছে।পিসিবি রাউটার মেশিন
আমাদের R&D টিম বাজারের উন্নয়নের প্রবণতা মেটাতে বিদ্যমান মেশিনগুলিকে ক্রমাগত আপগ্রেড করে
4. কার্যকরী গ্রাহক সেবা।
আমরা সবাই একত্রে ব্যক্তিগতভাবে আমাদের যে কোনো একজনের চেয়ে শক্তিশালী এবং জ্ঞানী।সফল হওয়ার জন্য, আমাদের অবশ্যই দায়িত্ব গ্রহণ করতে হবে, সহযোগী সহযোগীদের সাথে এবং বিভাগগুলির সাথে সহযোগিতা করতে হবে, কার্যকরভাবে একে অপরের সাথে যোগাযোগ করতে হবে, উৎসাহ বাড়াতে হবে এবং সিদ্ধান্ত গ্রহণে অংশগ্রহণ করতে হবে।গ্রাহকদের কাছে সহজে পৌঁছানো এবং তাদের সমস্যার সমাধান করতে এবং গ্রাহকদের জন্য মূল্য তৈরি করার জন্য দ্রুত উত্তর প্রদান করা
আমাদের সম্পর্কে
|
ডংগুয়ান চুয়াংওয়েই ইলেকট্রনিক সরঞ্জাম প্রস্তুতকারক 2004 সালে প্রতিষ্ঠিত হয়েছিল, এটি বিশ্ব উত্পাদন শহর ডংগুয়ান, গুয়াংডং, চীনে অবস্থিত।কোম্পানি পেশাদার pcb বিভাজক/pcb depanelizer ইলেকট্রনিক সরঞ্জাম যন্ত্রপাতি উন্নয়ন, উত্পাদন, বিক্রয় এবং পরিষেবার জন্য প্রতিশ্রুতিবদ্ধ।কোম্পানির উন্নত উত্পাদন এবং প্রক্রিয়াকরণ সরঞ্জাম এবং একটি অভিজ্ঞ উন্নয়ন এবং উত্পাদন দল রয়েছে, তাদের অর্ধেকের ইলেকট্রনিক সরঞ্জাম শিল্পে 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে। |
|
2004 থেকে শুরু করুন কোম্পানির নেতা PCB বিভাজক এবং PCB ডিপ্যানেলিং মেশিনের বিকাশ ও উত্পাদন করতে বিনিয়োগ করেছিলেন।তারপর থেকে আমরা পণ্যের গুণমান, ব্যবহারে নিরাপদ এবং পণ্যের উদ্ভাবনের দিকে আরও মনোযোগ দিই, এ পর্যন্ত আমরা অনেক উচ্চ মানের, স্থিতিশীল কর্মক্ষমতা, উচ্চ ব্যয়-কার্যকর পণ্য তৈরি করেছি।উত্পাদনের ফলন উন্নত করুন, উত্পাদনশীলতা বাড়ান এবং এইভাবে আমাদের গ্রাহকদের বাজারের প্রতিযোগিতা বাড়ান। |
|
এখন পর্যন্ত আমাদের হাতে ম্যানুয়াল, মোটর-চালিত, বায়ুসংক্রান্ত-চালিত, মোল্ড পাঞ্চিং, মিলিং কাটার রাউটার সহ বিভিন্ন ধরনের PCB বিভাজক এবং PCB ডিপ্যানেলিং মেশিনের ডিজাইন রয়েছে।ভাল মানের এবং যুক্তিসঙ্গত মূল্যের কারণে আমাদের গ্রাহকরা সারা বিশ্বে রয়েছে।এখন পর্যন্ত চুয়াংওয়েই চীনের অন্যতম বৃহত্তম পিসিবি বিভাজক উত্পাদন বেস হয়ে উঠেছে |
|
কোম্পানী সর্বদা "গ্রাহকের চাহিদা আমাদের লক্ষ্য, গ্রাহকদের জন্য সর্বাধিক মূল্য তৈরি করা" এর প্রতি জোর দেয়, গ্রাহকদের প্রথম-শ্রেণীর পণ্য, প্রথম-শ্রেণীর পরিষেবা প্রদান করার চেষ্টা করে।তাই তারিখটি প্রতিষ্ঠিত হওয়ার পর থেকে আমরা পণ্যের গুণমানকে খুব গুরুত্ব দিয়েছি, উত্পাদন প্রক্রিয়ার জন্য ক্রমাগত উন্নতি, গ্রাহকদের জন্য অর্থ সঞ্চয় করার জন্য কঠোর চেষ্টা করুন।
|
|
আমাদের মহান মিশন হল পিসিবি বিভাজক/পিসিবি ডিপ্যানেলাইজার ইলেকট্রনিক সরঞ্জাম শিল্পে সবচেয়ে পেশাদার এবং চমৎকার সরবরাহকারী হওয়া। |
বিভিন্ন ইলেকট্রনিক্স শিল্প থেকে সমবায় অংশীদার
এই মডেল সম্পর্কে আরও তথ্য, আমাদের সাথে যোগাযোগ করতে স্বাগতম:
ইমেল/স্কাইপ: s5@smtfly.com
মোবাইল/ওয়েচ্যাট/হোয়াটসঅ্যাপ: +86-137-1183-9030
