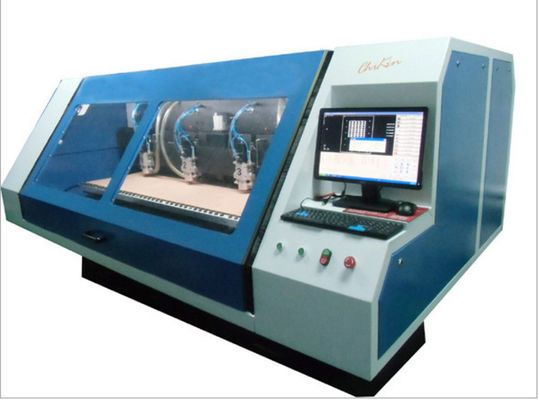

প্রোটোটাইপ সিএনসি ভি-কাট পিসিবি পৃথককারী পিসিবি Depaneling AC220v 50 / 60hz
কনফিগারেশন পরামিতি:
|
আইটেম |
প্যারামিটার |
মন্তব্য |
|
আকার |
1900 × 2280 × 1585 মিমি |
এল * ডব্লু * এইচ |
|
ওয়ার্কিং উচ্চতা |
920 ± 50 মিমি |
|
|
ওজন |
3000 কেজি |
|
|
বিদ্যুৎ সরবরাহ |
এসি 220V, 50 / 60HZ |
|
|
ক্ষমতা |
3.0KW |
|
|
বায়ু চাপ |
5 কেজি / সেমি 2 |
|
|
ওয়ার্কিং প্ল্যাটফর্ম |
সর্বাধিক: 1550 মিমি * 630 মিমি |
|
|
বেধ |
0.3 ~ 3.2 মিমি |
|
|
ব্লেড স্পেক |
বহিরাগত দিয়া: 20120 মিমি অভ্যন্তরীণ দিয়া: φ 25.4 মিমি |
|
|
অবস্থান দোয়েল |
দিয়া: 2 এমএম (7 পিসিএস) |
|
|
প্রথম ভি স্কোর লাইন এবং পিন হোলের মধ্যে ন্যূনতম দূরত্ব |
4.5 মিমি |
|
|
ফলক বেধ |
2 মিমি |
|
|
ভি-খাঁজ অবশিষ্টাংশ বেধ যথার্থতা |
M 2 মিলিল |
|
|
ভি-খাঁজ পিচ যথার্থতা |
M 2 মিলিল |
|
|
ভি-খাঁজ সমান্তরাল নির্ভুলতা |
M 2 মিলিল |
|
|
ফলক কাটার গতি |
6,000RPM |
|
|
কাটার গতি |
0 ~ 50m / মিনিট |
|
|
স্থানচ্যুতি গতি |
সর্বোচ্চ 70 এম / এমআইএন |
|
|
ধুলো সংগ্রাহক |
2 ইন নদীর গভীরতানির্ণয় 3.5KW |
মেশিন আনুষাঙ্গিক:
|
আনুষাঙ্গিক |
ব্র্যান্ড |
উৎপত্তি স্থল |
মন্তব্য |
|
গাইড রেল |
পিএমআই |
তাইওয়ান |
|
|
গাইড স্ক্রু |
টিবিআই |
তাইওয়ান |
|
|
সার্ভো মোটর |
ফুজি ইলেকট্রিক |
জাপান |
|
|
স্পিন্ডল মোটর |
ফুজি ইলেকট্রিক |
জাপান |
|
|
পিসি |
এইচপি |
চীন |
এইচপি 19 "বিজনেস কম্পিউটার |
|
দেহ |
মার্বেল |
চিনের জিনান |
বৈশিষ্ট্য:
1. পিসিবি / এমসিপিসিবি স্বয়ংক্রিয় ভি-সিইটি মেশিনের বৈশিষ্ট্যগুলির সাথে একাধিক শাখা জড়িত, পিসিবি / এমসিপিসিবি স্বয়ংক্রিয় ভি-সিউটি মেশিন ডিজিটাল প্রোটোটাইপিং সিস্টেম যা পণ্যটির বৈশিষ্ট্যগুলির নকশা পর্যায়ে মাল্টিডিসিপ্লিনারি যৌথ নকশা এবং সিমুলেশন ব্যবহার করে যাচাই ও পরীক্ষার জন্য কার্য সম্পাদন করে , নকশা লক্ষ্যমাত্রা পূরণের জন্য পণ্য কার্যকারিতা, দ্বন্দ্বগুলি সমাধান এবং অনুকূল দম্পতি অর্জনের জন্য বিভিন্ন শাখার মধ্যে হস্তক্ষেপ, যা পণ্যের গুণমান এবং সিস্টেমের কর্মক্ষমতা ব্যাপকভাবে উন্নতি করবে।
2. "টারজান কিং" বা "জিনান কিং" গ্রানাইট ব্যবহার করে মেশিনের সমস্ত বেস এবং অভিজ্ঞতা, দৃ strong় অনড়তা, ভাল স্থিতিশীলতা নির্মূল করতে বাধ্য করে force
3. উচ্চ গতির উচ্চ-নির্ভুল অবস্থান অর্জন করতে এবং কার্যকরভাবে উত্পাদনশীলতা বৃদ্ধিতে এক্সওয়াইজেড অক্ষ পজিশনিং ড্রাইভ আমদানিকৃত উচ্চ-কার্যকারিতা এসি সার্ভো মোটর ড্রাইভ ব্যবহার করে।
4. যথার্থ ট্রান্সমিশন এবং গাইডিং সিস্টেম: আমদানিকৃত যথার্থ রৈখিক গাইড এবং যথার্থ বল স্ক্রু, উচ্চ নির্ভুলতা গিয়ার, অবস্থান।
৫. জটিল পিসিবি / এমসিপিসিবি জাম্প ছুরি প্রসেসিংয়ের জন্য ডাগর ফাংশন সহ
V. বিভিন্ন আকারের ভি-খাঁজ বোর্ডের 0.4 ~ 3.2 মিমি বিভিন্ন আকারের বোর্ডের উচ্চ-নির্ভুলতা যন্ত্রের জন্য উপলব্ধ
N. ন্যূনতম রিজার্ভের উপরে নীল পিনের মাঝখানে প্রথম ছুরি
8. 114 মিমি পিষে ছুরির সর্বনিম্ন ব্যাস, সর্বোচ্চ সরঞ্জাম জীবন
9. ডেটা প্রসেসিং এবং আইটেম নম্বর পরিচালনা হিসাবে উইন্ডোজ চাইনিজ অপারেশন ইন্টারফেস ব্যবহার করা।
10. অ্যালুমিনিয়াম প্লেট বোর্ড ব্যবহারের সামনের পৃষ্ঠ গঠন, একক এবং ডাবল পার্শ্বযুক্ত, মাল্টিলেয়ারের জন্য উপযুক্ত।
১১. স্বয়ংক্রিয় গেজ নিয়ন্ত্রণ, অবশিষ্ট বেধ সনাক্তকরণ ফাংশন সহ ভি-সিইটি প্রসেসিংয়ের সময়।
12. জাপানের উচ্চ গতির স্পিন্ডল মোটর আমদানি, ভি খাঁজ কোনও প্রান্ত কাটেনি, আর সরঞ্জামের জীবনযাত্রা
13. বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা, নিরবচ্ছিন্ন, স্থিতিশীল অপারেশন, ত্রুটি মেরামত করা সহজ থেকে সহজ Use
14. ছুরি, ছুরি গভীর গ্রাফিকাল সংখ্যার নিয়ন্ত্রণ, উচ্চ নির্ভুলতা, শেখার জন্য সহজ, পুরো সেট আপ করা সহজ।
15. একই সাথে এ বি, কৃত্রিম স্টিয়ারিং, প্রাথমিক প্রক্রিয়াজাতকরণ সহ তথ্য প্রবেশ করুন।
১.. উপলব্ধ (alচ্ছিক) অত্যন্ত দক্ষ ধুলা সংগ্রহের ব্যবস্থা, যা পরিচ্ছন্ন কর্মশালার পরিবেশে রাখা যেতে পারে
