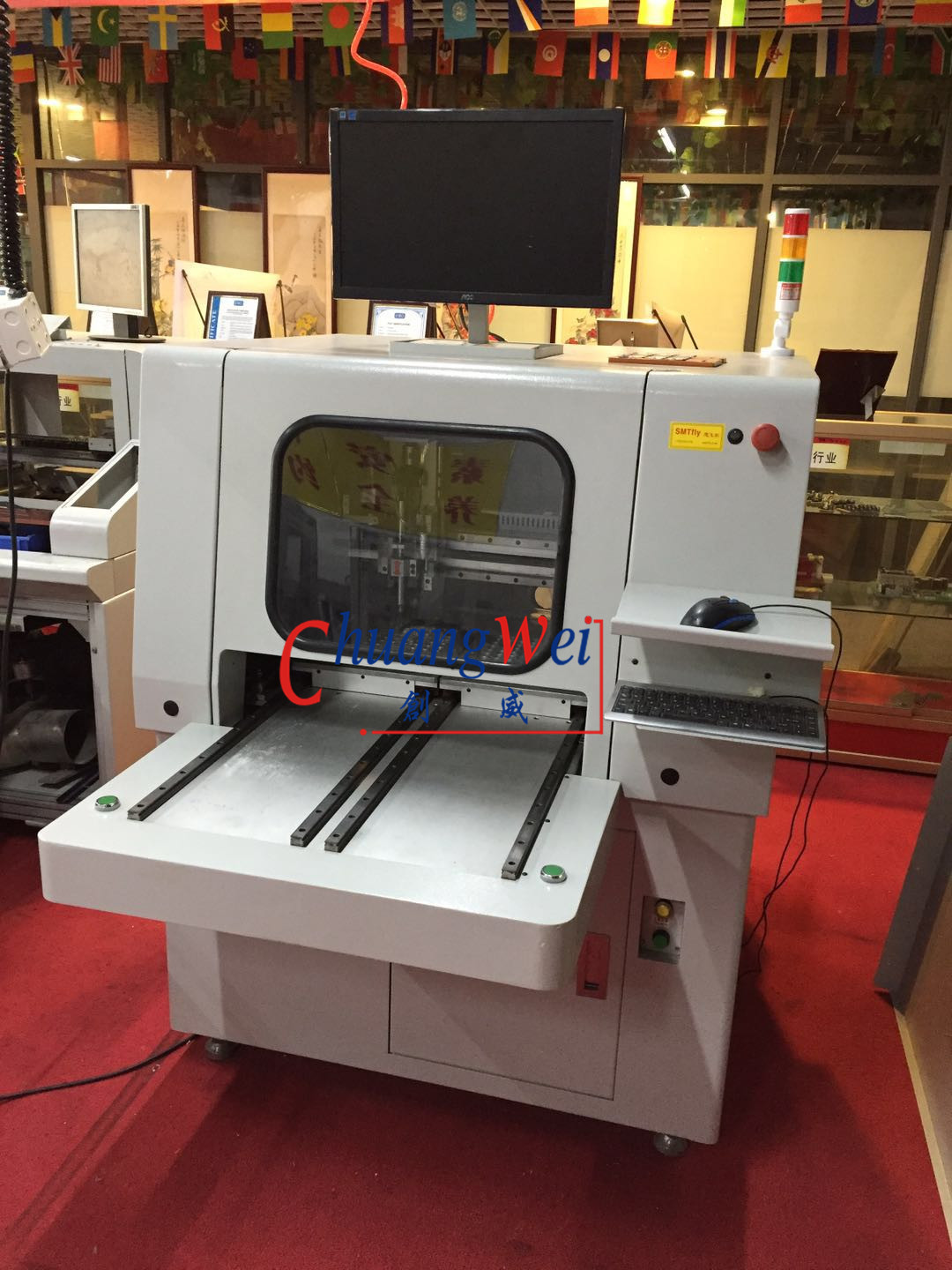

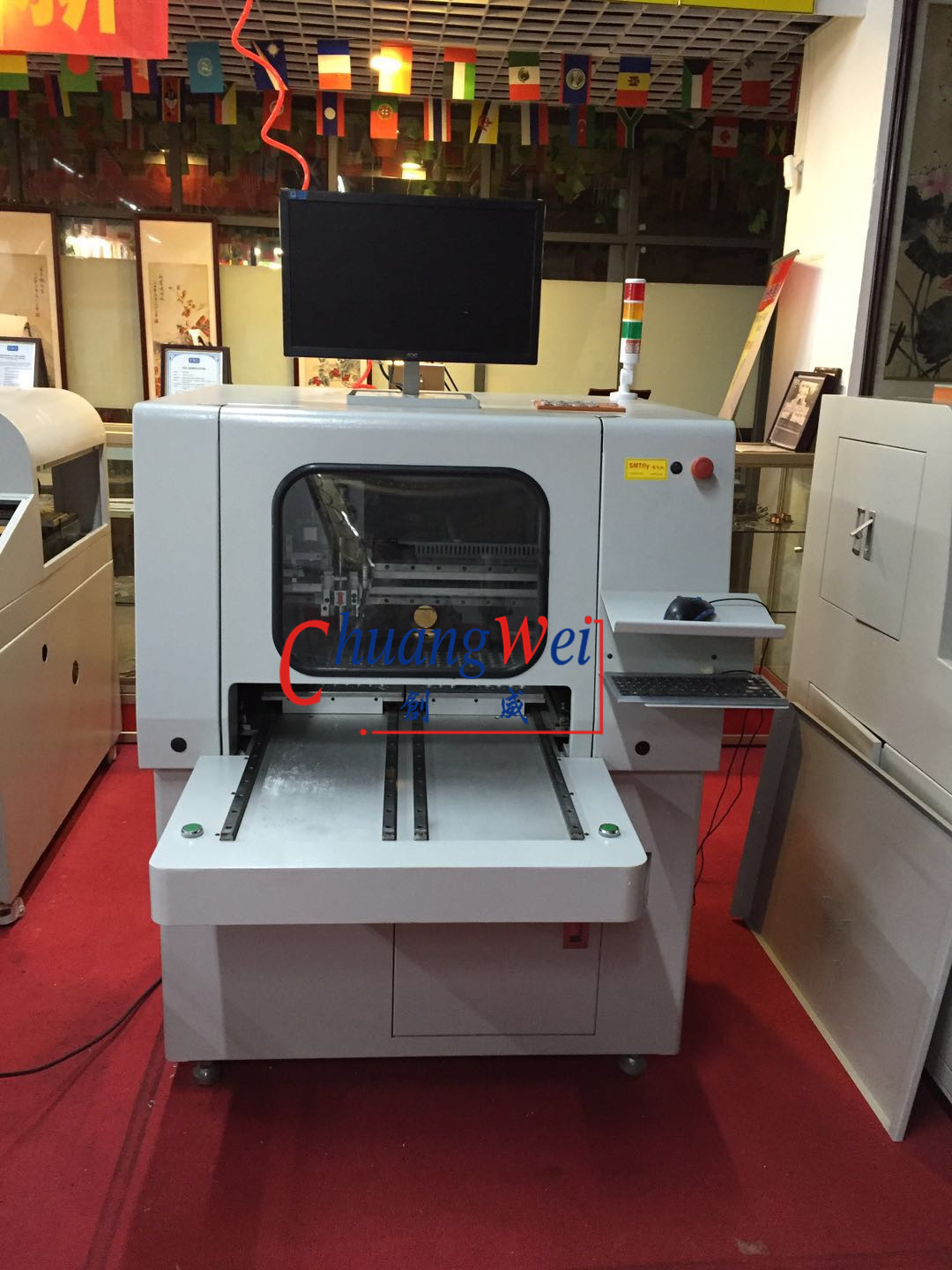

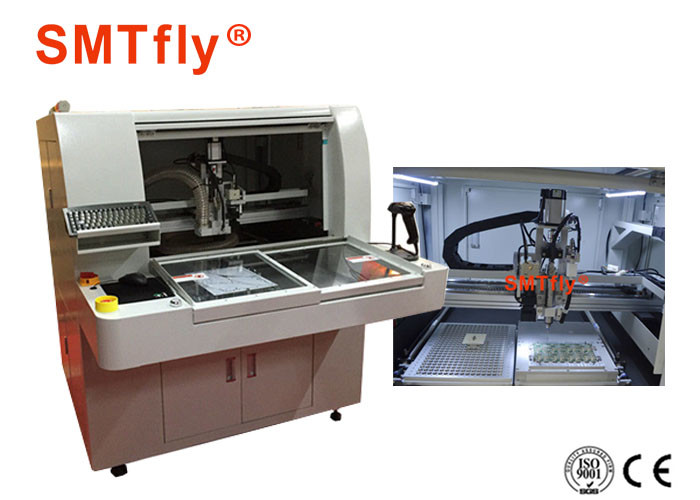

PCB Depanelizer PCB রাউটার মেশিন স্মার্ট সফ্টওয়্যার Gerber আমদানিকৃত ফাংশন সহ
পিসিবি ডিপ্যানলাইজারবৈশিষ্ট্য:
1. শুধুমাত্র রাউটার কাটিং দ্বারা মসৃণ কাটিং ফিনিস।
2. উচ্চ-ফ্রিকোয়েন্সি স্পিন্ডল মোটর ব্যবহার করার কারণে কাটার সময় পিসিবিতে সামান্য বিকৃতি রয়েছে।এটি চাপার 1/10, হাত দিয়ে ভাঙ্গার 1/100।
3. এক স্পর্শ প্রোগ্রাম পরিবর্তন.
4. রাউটার মেশিন দিয়ে লাইনার এবং আর্ক কাটতে সক্ষম, PCB ডিজাইনের উপর নিষেধাজ্ঞা কমিয়ে দিন।
5. QR কোড পড়ুন বা JIG BIT স্বয়ংক্রিয়ভাবে কাটিং প্রোগ্রাম নির্বাচন করুন, অথবা কাটিং প্রোগ্রাম এবং JIG এর মধ্যে অনুযায়ী পরীক্ষা করুন।
6. শক্তিশালী ধুলো সংগ্রহ PCB নেভিগেশন ধুলো আনুগত্য ন্যূনতম.
7. উন্নত উচ্চ কর্মক্ষমতা রাউটার বিট যা বিট জীবন এবং ত্রাণ লিটারিং প্রসারিত.
8. PCB খরচ কমিয়ে দিন কারণ PCB-তে V-খাঁজ তৈরির প্রয়োজন নেই
পিসিবি ডিপ্যানলাইজারস্পেসিফিকেশন:
| I. হার্ডওয়্যার | |
| সিস্টেম মডেল / প্রকার | উইন্ডোজ 7 |
| সামগ্রিকভাবে | |
| পায়ের ছাপ (LxWxH) | 800 মিমি * 850 মিমি * 1700 মিমি |
| ওজন (আনুমানিক) | 350 কেজি |
| সামঞ্জস্যযোগ্য মেশিন ফুটিং (উচ্চতার জন্য) | 60~110 মিমি |
| ম্যানিপুলেটর | |
| ম্যানিপুলেটর মোটর | প্যানাসনিক MINAS A5 সিরিজ |
| ম্যানিপুলেটর পুনরাবৃত্তিযোগ্যতা | 0.001 মিমি |
| অক্ষ কনফিগারেশন | |
| সর্বাধিক অক্ষ ভ্রমণ (X,Y,Z) | 400 মিমি * 650 মিমি * 50 মিমি |
| ওয়ার্ক স্টেশন | |
| বোর্ড পজিশনিং | ফিক্সচার পজিশনিং, থিম্বল ইউনিভার্সাল পজিশনিং, ভিশন কারেকশন |
| বোঝাই করা খালাস করা | ম্যানুয়াল |
| রাউটিং পরিসীমা | 300 মিমি * 280 মিমি |
| প্যানেলের বেধ | 3 মিমি |
| ফিক্সচারিং | |
| অনমনীয় ফিক্সচারিং | ইউনিভার্সাল থিম্বল এবং অ্যান্টি-স্ট্যাটিক ফিক্সচার |
| শীর্ষ বাতা | গর্ত অবস্থান ব্যবহার করে |
| টাকু মোটর | |
| শক্তি | 100W |
| সর্বোচ্চদ্রুততা | 60000rpm/মিনিট |
| কুলিং | প্রাকৃতিক শীতল এবং এয়ার-কুলড |
| রাউটারের বিট সাইজ | 3 মিমি * 3 মিমি |
| টুল পরিবর্তন | বিশেষ রেঞ্চ ব্যবহার করুন |
| রাউটিং ক্ষমতা | |
| সর্বাধিক রাউটিং গতি | 100 মিমি/সেকেন্ড |
| পুনরাবৃত্তিযোগ্যতা | 0.02 মিমি |
| শুন্য পদ্ধতি | |
| শক্তি | 0.75KW220V একক-ফেজ মোটর |
| পরিস্রাবণ | উল্লম্ব এবং অনুভূমিক |
| ইউটিলিটিস | |
| শক্তি | 1.5KW AC220V |
| বায়ু সরবরাহ | 4~5KG/cm2 |
| ২.সফটওয়্যার এবং প্রোগ্রামিং | |
| সিস্টেম প্ল্যাটফর্ম | উইন্ডোজ 7 |
| সিস্টেম স্থিতিশীলতা | ব্যতিক্রম ছাড়া 24 ঘন্টা |
| ভিশন সিস্টেম | যথার্থ সিসিডি ভিশন অ্যালাইনমেন্ট কারেকশন সিস্টেম (SONY 250 সিরিজ) |
| প্রোগ্রামিং | |
| অন-লাইন | অনলাইন প্রোগ্রামিং |
| সম্পাদনা ফাংশন | সোজা, তির্যক, বৃত্তাকার চাপ, বৃত্ত |
| ইনস্টল করা যাবে এমন প্রোগ্রামের সংখ্যা | ক্লায়েন্টের প্রয়োজন অনুযায়ী একটি স্টোরেজ অবস্থান নির্বাচন করুন |
| প্রোগ্রামিংয়ের জন্য সিসিডি ক্যামেরা কনফিগার করুন | Fangchen F130 উচ্চ নির্ভুলতা CCD |
| টুলবিট ব্যাস ক্ষতিপূরণ | ব্যবহারকারীকে বিভিন্ন আকার নির্বাচন করার জন্য ক্ষতিপূরণ দিতে বিভিন্ন কোণ প্রদান করুন |
| ফিল্টার পরিবর্তন ব্যবধান (দূরত্ব) সেটিং | স্বয়ংক্রিয় পরিচ্ছন্নতার ফিল্টার এবং ধুলো থেকে ধুলো সংগ্রহ বাক্স যখন প্রক্রিয়াকরণ প্রতিটি সময় কেন্দ্রীভূত সম্পন্ন হয় |
| অপারেশন মনিটর | |
| 3-রঙের টাওয়ার লাইট | 3-রঙের আলো মেশিনের কাজের অবস্থা পর্যবেক্ষণ করে |
| টুল ব্রেক সনাক্তকরণ | টুল জীবন এবং সময় ব্যবহার স্বয়ংক্রিয় সনাক্তকরণ |
| মোটর ওভারহিট সনাক্তকরণ | ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন |
| সার্ভো ওভারলোড সনাক্তকরণ | ওভারলোড, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| টুল লাইফ ট্র্যাকিং | টুল লাইফ টাইম সনাক্তকরণ |
| পিসিবি বোর্ড কাউন্টার | কাটিং আইটেম, কাটা গণনা, গণনার বৈচিত্র্যময় উপায়। |
| ভ্যাকুয়াম ফিল্টার পরিবর্তন অ্যালার্ম | ভ্যাকুয়াম ফিল্টার ব্যবহার করবেন না |
| মেশিন ত্রুটি ইতিহাস | সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে সমস্ত অ্যালার্ম মেমরি রেকর্ড করে |
| III.সঠিকতা | |
| অক্ষ অবস্থান নির্ভুলতা | 0.01 মিমি |
| রাউটিং নির্ভুলতা | 0.02 মিমি |
| IVনিরাপত্তা | |
| আবদ্ধ কর্ম এলাকা | চারটি সীল সুরক্ষা ব্যবহার করে |
| ডোর ইন্টারলক সেন্সর | মাইক্রো-সুইচ সেন্সর |
| জরুরী বন্ধ করার সুইজ | হ্যাঁ |
PCB Depanelizer প্রযুক্তিগত বৈশিষ্ট্য:
1. অভ্যন্তরীণ চাপ দূর করতে কাঠামোগত নির্ভুলতা, সমানভাবে লোড
2. নিরাপদ, কাজ করা সহজ
3. ইলেকট্রনিক্স, সেল ফোন, কম্পিউটার, PCB, FPC (নমনীয় প্রিন্টেড সার্কিট বোর্ড) এর জন্য
