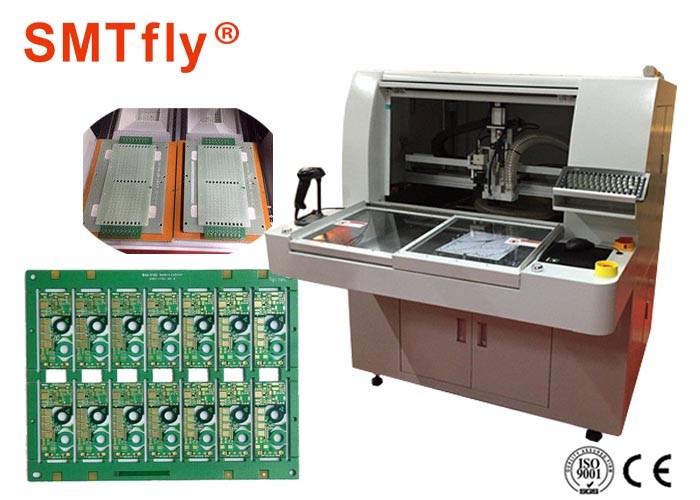

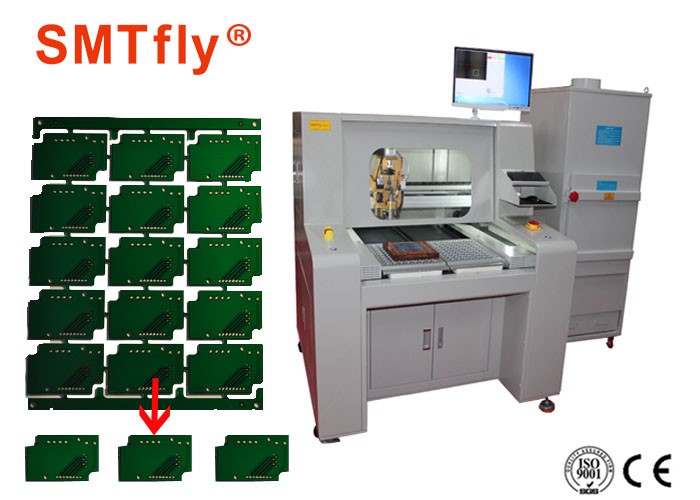

ইনলাইন PCB রাউটার মেশিন / KAVO স্পিন্ডল সহ PCB ডিপ্যানেলিং রাউটার
1. PCB Depanelizer রাউটার যন্ত্রাংশের তালিকা
| I. হার্ডওয়্যার | |
| স্পিন্ডল | KAVO টাকু |
| সিসিডি | সনি 520 লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা |
| লেন্স | কম্পিউটার EX2C |
| স্ক্রু | TBI যথার্থ গ্রাউন্ড বল স্ক্রু আমদানি |
| গাইড | HIWIN প্রশস্তকরণ আমদানিকৃত লিনিয়ার গাইড রেল |
| মোটর | জিয়াবাও এলসিএফ সিরিজ |
| I/O কন্ট্রোল কার্ড | HFC PCI-9074 |
| ড্রাইভার কন্ট্রোল কার্ড | HFC PCI-9074 |
| আই/ও কার্ড | PCI-9074-64pcs/-38pcs |
| স্ট্যাটিক পরিষ্কার | STATIC-ST401A সিরিজ |
| কম্পিউটার | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| মেশিন ইন্টারফেস | AOC LCD17", লজিটেক মাউস |
| 2.সফটওয়্যার | |
| নিয়ন্ত্রণ ব্যবস্থা | Windows XP Professional (Service3,v.3244) |
| অপারেশন GUI | ইংরেজি উইন্ডোজ এক্সপি |
| প্রোগ্রাম সম্পাদনা | সঙ্গতিপূর্ণভাবে |
| ভিশন সিস্টেম | CCD AOTU অফসেট |
| নিয়ন্ত্রণ ব্যবস্থা | F 1.2.88 সংস্করণ |
2. PCB Depanelizer রাউটার পরামিতি
| সামগ্রিকভাবে | |
| মাত্রা (W*D*H) | 1370mm*1650mm*1450mm |
| ওজন | 650 কেজি |
| উচ্চতা অফসেট | 60~110 মিমি |
| ম্যানিপুলেটর | |
| মোটর প্রকার | জিয়াবাও সিরিজ |
| পজিশনিং পুনরাবৃত্তিযোগ্যতা | 0.001 মিমি |
| অক্ষ কাজ এলাকা (সর্বোচ্চ) | 830 মিমি * 580 মিমি * 50 মিমি |
| ওয়ার্ক স্টেশন | |
| পিসিবি ফিক্সেশন | মান, বিশেষীকরণ |
| PCB লোডিং/আনলোডিং | ম্যানুয়াল |
| পিসিবি আকার (সর্বোচ্চ) | 320*320 মিমি |
| পিসিবি পুরু (সর্বোচ্চ) | 5 মিমি |
| ফিক্সচারিং | |
| অনমনীয়তা fixturing | ক্লায়েন্ট ফিক্সচার ব্যবহার করুন |
| ফিক্সচারিং ফিক্সেশন | যন্ত্রপাতি |
| টাকু মোটর | |
| শক্তি | 150W |
| টাকু | 60000rpm/মিনিট |
| রক্ষা করুন | স্ব/বায়ু শীতল |
| কাটার পরিবর্তন করুন | বিশেষীকরণ |
| রাউটিং ক্ষমতা | |
| কাটার গতি (সর্বোচ্চ) | 80 মিমি/সেকেন্ড |
| ড্রাইভিং গতি (সর্বোচ্চ) | 2500 মিমি/সেকেন্ড |
| কাটার যথার্থতা | 0.01 মিমি |
| শুন্য পদ্ধতি | |
| ভ্যাকুয়াম শক্তি | 3.5KW AC 380V |
| শূন্যস্থান | প্লাম্ব |
| ইউটিলিটিস | |
| শক্তি | 2.0KW AC380V |
| বায়ু সরবরাহ | 4-6KG/cm2 |
| প্রোগ্রামিং | |
| প্রোগ্রাম সম্পাদনা | সঙ্গতিপূর্ণভাবে |
| ফাংশন সম্পাদনা | রেখা, চাপ, বৃত্ত, U-বক্ররেখা |
| প্রোগ্রাম স্টোরেজ | এইচডিডি |
| ভিশন সিস্টেম | এক রঙের সিসিডি |
| মিলিং কর্তনকারী অফসেট | অটো |
| ভ্যাকুয়াম সেটআপ | অটো |
| অপারেশন মনিটর | |
| নির্দেশক | ইন্ডিকেটর মেশিনের অবস্থা |
| টুল চেক | স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার |
| মোটর সুরক্ষা | ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে |
| মোটর ওভার লোডিং চেক | ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| টুল ব্যবহারযোগ্য সময় | স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, |
| ডেটা পরিসংখ্যান | পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
| ত্রুটি রেকর্ড | সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে |
| III.সঠিকতা | |
| অক্ষ নির্ভুলতা | 0.001 মিমি |
| নির্ভুলতা কাটা | 0.1 মিমি |
| IVনিরাপত্তা | |
| কর্মক্ষেত্র রক্ষা করুন | চারটি সিলযুক্ত সুরক্ষা সহ |
| দরজা সেন্সর | সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক) |
| জরুরি স্টপ বোতাম |
3. PCB Depanelizer রাউটার KAVO টাকু
4. PCB Depanelizer রাউটারভ্যাকুয়াম ক্লিনার
5. দ্রুত এবং দক্ষ PCB সিঙ্গুলেশন
PCB সিঙ্গুলেশনের জন্য উপলব্ধ অসংখ্য পদ্ধতি বিবেচনা করার সময়, কোনটি সেরা হতে পারে তা সিদ্ধান্ত নেওয়া কঠিন।চুয়াংওয়েইতে আমরা প্রস্তাব করছি যে আমাদের PCB রাউটারগুলি হল সবচেয়ে কার্যকরী, এবং PCB-এর একক করার দ্রুততম উপায়।স্ট্রেস মুক্ত ডিপ্যানেলাইজেশনের জন্য আমরা একটি রাউটার বিট ব্যবহার করি যা উপাদানগুলির উপর চাপ কমিয়ে দেয়, তাই সেগুলিকে অক্ষত রাখে এবং দক্ষতার সাথে কাজ করে।রাউটার বিট অ্যাডজাস্টমেন্ট সিস্টেম স্বয়ংক্রিয়ভাবে 5টি ভিন্ন গভীরতা স্তর পর্যন্ত স্থানান্তরিত হবে, যা বিট প্রতিস্থাপনকে হ্রাস করবে।রাউটার বিট কাটিংয়ের গতি সর্বাধিক 50 মিমি প্রতি সেকেন্ডে, যেখানে ভ্রমণের গতি সর্বাধিক 800 মিমি প্রতি সেকেন্ডে।আমাদের PCB রাউটারগুলিতে একটি উচ্চ গতির স্পিন্ডেলও রয়েছে যা প্রক্রিয়াটিকে দ্রুত করার সময় নির্ভুলতা বজায় রাখবে।ফ্রেমটি নিশ্চিতভাবে একটি X, Y, Z অক্ষে নিযুক্ত সুনির্দিষ্ট বল স্ক্রু দিয়ে ধরে থাকবে এবং একটি স্পিন্ডেল মোটর দিয়ে দ্রুত হবে যা 60,000rpm পর্যন্ত স্পিন তৈরি করে।
