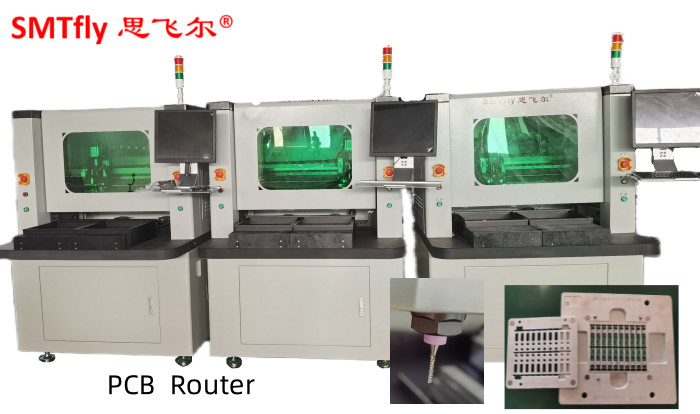

ডুয়াল ওয়ার্কস্টেশন স্ট্যান্ড-এলোন রাউটার মেশিন পিসিবিএ ডিপ্যানেলাইজ করার জন্য
দ্রুত এবং দক্ষ পিসিবি সিঙ্গুলেশন

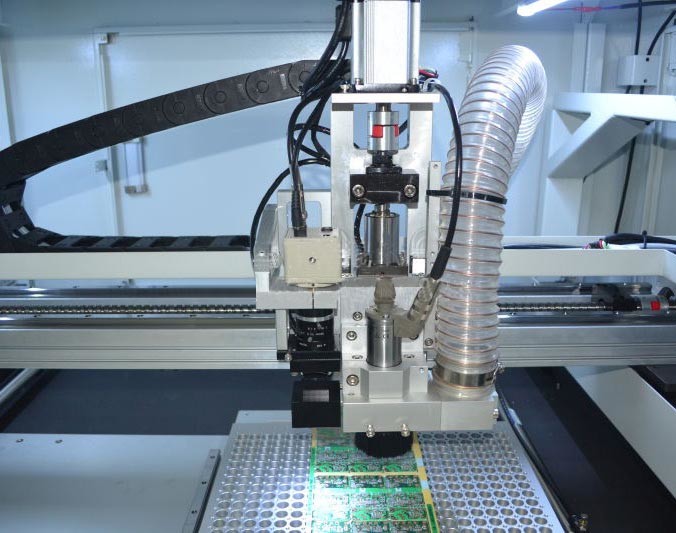

যখন PCB সিঙ্গুলেশনের জন্য অনেকগুলি পদ্ধতি বিবেচনা করা হয়, তখন সিদ্ধান্ত নেওয়া কঠিন যে কোনটি সেরা হতে পারে।এবং দ্রুততম উপায় PCB এর singulate করারস্ট্রেস মুক্ত প্যানেলিংয়ের জন্য আমরা একটি রাউটার বিট ব্যবহার করি যা উপাদানগুলির উপর চাপকে কমিয়ে দেয়, তাই তাদের অক্ষত রাখে এবং দক্ষতার সাথে কাজ করে।রাউটার বিট সমন্বয় সিস্টেম স্বয়ংক্রিয়ভাবে 5 বিভিন্ন গভীরতা মাত্রা পর্যন্ত স্থানান্তরিত হবে, যা বিট প্রতিস্থাপন কমাতে হবে। রাউটার বিট কাটার গতি সর্বোচ্চ 50 মিমি প্রতি সেকেন্ডে, যখন ভ্রমণ গতি সর্বোচ্চ 800 মিমি প্রতি সেকেন্ডে।আমাদের পিসিবি রাউটার এছাড়াও একটি উচ্চ গতির স্পিন্ডল যা প্রক্রিয়া ত্বরান্বিত করার সময় নির্ভুলতা বজায় রাখা হবে অন্তর্ভুক্তএই ফ্রেমটি এক্স, ওয়াই, জেড অক্ষের উপর ব্যবহার করা সুনির্দিষ্ট বল স্ক্রুগুলির সাথে ধরে রাখা নিশ্চিত এবং একটি স্পিন্ডল মোটরের সাথে দ্রুত যা 60,000rpm পর্যন্ত স্পিন তৈরি করে।
নমনীয় প্যানেল ডিজাইনগুলি রাউটারগুলিতে উপলব্ধ বিভিন্ন কাটিয়া নিদর্শনগুলির মাধ্যমে মোকাবেলা করা সহজ।একটি ফিক্সচার ভিত্তিক ধুলো ভ্যাকুয়াম অপসারণ সিস্টেম নীচের দিক থেকে ব্যবহার নিশ্চিত করে যে PCB singulation সময় কোন শিফট বা warp হবে.
ব্যবহার করা সহজ
আমাদের পিসিবি রাউটারগুলি কেবল কার্যকর এবং দ্রুতই নয়, এগুলি পরিচালনা করাও খুব সহজ। আমাদের মেশিনে একটি বহিরাগত বোতামের সহজ আলতো চাপ দিয়ে পিসিবি সিঙ্গুলেশন শুরু করা যেতে পারে।ইমেজ প্রসেসিং সফটওয়্যার পয়েন্ট এবং ক্লিক প্রযুক্তির সাথে নির্দিষ্ট কাটিয়া পথ প্রোগ্রাম করা সহজ করে তোলে. অন্তর্নির্মিত সিসিডি ক্যামেরা স্বয়ংক্রিয় সমন্বয় ক্ষতিপূরণ অনুমতি দেয়, depaneling এমনকি আরো সমস্যাহীন করে তোলে. সহজ অ্যাক্সেস এবং মেরামতের জন্য ডিজাইন,আমাদের মেশিনগুলিও কম রক্ষণাবেক্ষণযোগ্য.
কম খরচে মূল্য
আমাদের রাউটারগুলির কার্যকারিতা নিয়ে বিতর্ক করা যায় না। দ্রুত, দক্ষ, ব্যবহার করা সহজ, এবং খুব কম রক্ষণাবেক্ষণ, এটা দেখা কঠিন নয় যে আমাদের রাউটারগুলি কম খরচে আসে এমন মূল্যবান সম্পদ।
স্পেসিফিকেশন
| মডেল | SMTফ্লাই-এফ০১ |
| স্ট্যান্ডার্ড ওয়ার্কিং এরিয়া | ৩২০*৩২০ মিমি |
| শক্তি | ২২০ ভোল্ট, ৪.২ কিলোওয়াট |
| ম্যানিপুলেটর পুনরাবৃত্তিযোগ্যতা | ±0.02 মিমি |
| রেজোলিউশন | ±0.01 মিমি |
| বোর্ডের অবস্থান | নেস্ট বা পিন ফিক্সচার সহ দ্বৈত ওয়ার্কস্টেশন |
| প্যানেলের অবস্থান | পিসিবি এর টুলিং গর্ত বা প্রান্ত দ্বারা অবস্থিত |
| লোডিং | ম্যানুয়াল |
| লোডিং | ম্যানুয়াল |
| প্যানেলের আকার | 320*320mm (স্ট্যান্ডার্ড) |
| প্যানেল বেধ | 0.5-3.5 মিমি |
| স্পিন্ডল মোটর | কেভো স্পিন্ডল |
| সরঞ্জাম পরিবর্তন | ম্যানুয়াল |
| ধুলো ফিল্টারিং সিস্টেম | ৩ কিলোওয়াট ভ্যাকুয়াম ক্লিনার |
| দৃষ্টি ব্যবস্থা | উচ্চ রেজোলিউশনের সিসিডি ভিডিও ক্যামেরা |
| প্রোগ্রামিং | পয়েন্ট টু পয়েন্ট ম্যানুয়াল শিক্ষাদান |
| সম্পাদনা ফাংশন | শুষ্ক রান ভিউ সহায়তা / পরীক্ষা রান মোড |
| মেশিনের ওজন | ৫০০ কেজি |
| মেশিনের মাত্রা | ১১৩*১৪০*১০৮ সেমি |
সিই অনুমোদন
