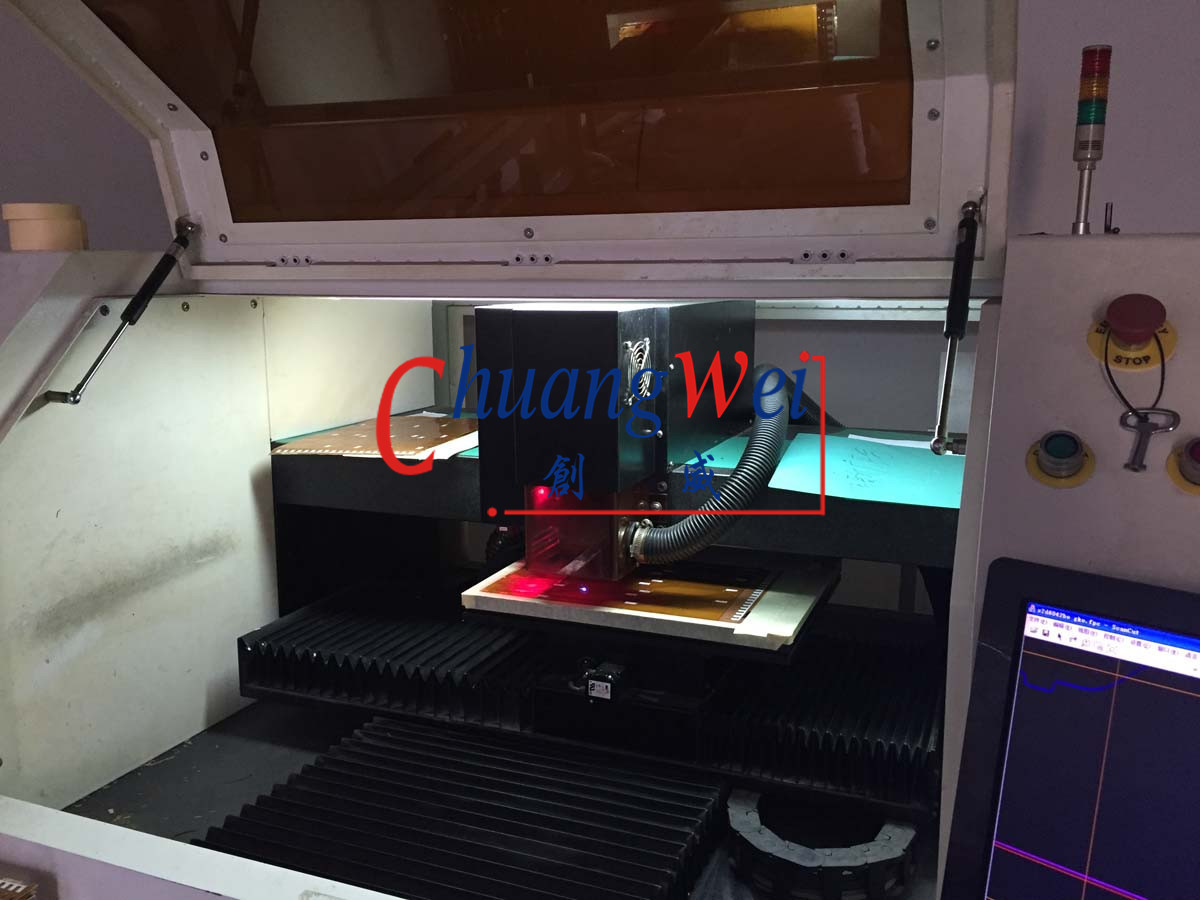

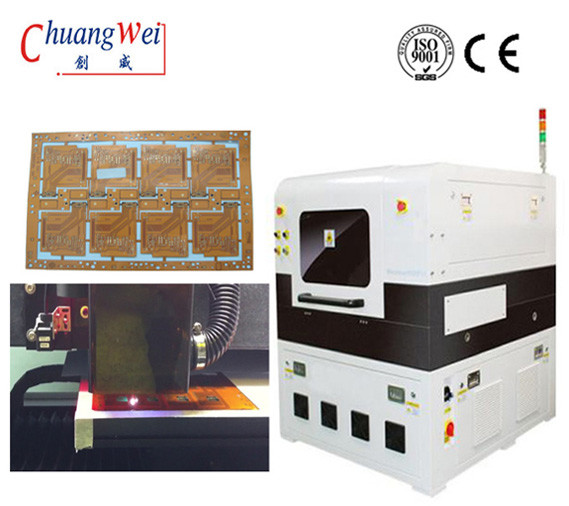

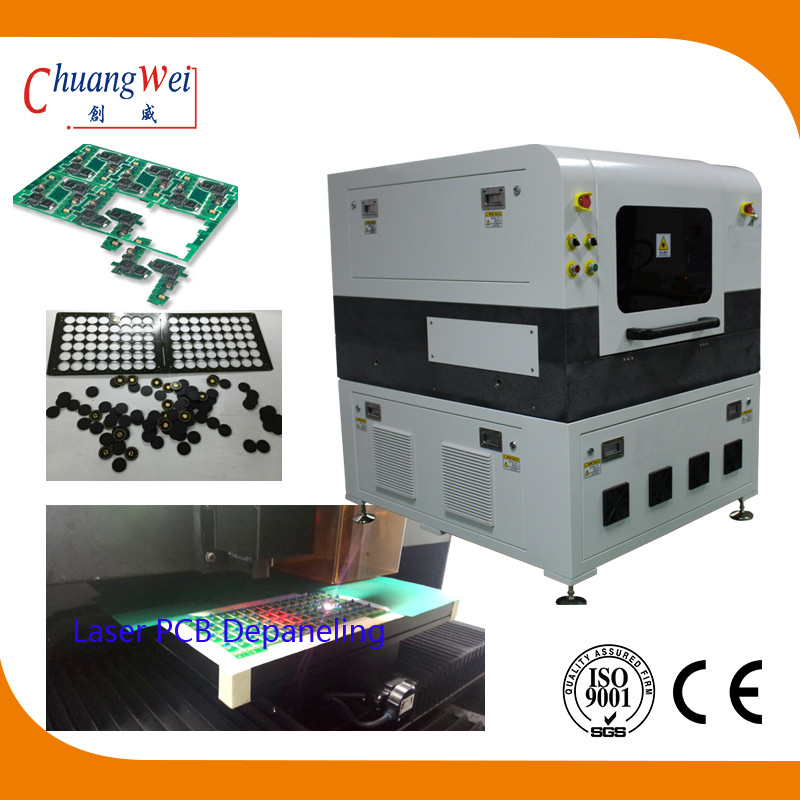

নন-কন্টাক্ট ডিপ্যানেলিংয়ের জন্য 10W UV অপটোওয়েভ লেজার PCB বিভাজক মেশিন
পিসিবি ডিপ্যানেলিং (সিঙ্গুলেশন) লেজার মেশিন এবং সিস্টেম সাম্প্রতিক বছরগুলিতে জনপ্রিয়তা অর্জন করছে।যান্ত্রিক ডিপ্যানালিং/সিঙ্গুলেশন রাউটিং, ডাই কাটিং এবং ডাইসিং করাত পদ্ধতির মাধ্যমে করা হয়।যাইহোক, যেহেতু বোর্ডগুলি ছোট, পাতলা, নমনীয় এবং আরও পরিশীলিত হয়, সেই পদ্ধতিগুলি অংশগুলিতে আরও বেশি অতিরঞ্জিত যান্ত্রিক চাপ তৈরি করে।ভারী সাবস্ট্রেট সহ বড় বোর্ডগুলি এই চাপগুলিকে আরও ভালভাবে শোষণ করে, যখন সঙ্কুচিত এবং জটিল বোর্ডগুলিতে ব্যবহৃত এই পদ্ধতিগুলি ভেঙে যেতে পারে।এটি যান্ত্রিক পদ্ধতির সাথে যুক্ত টুলিং এবং বর্জ্য অপসারণের অতিরিক্ত খরচের সাথে কম থ্রুপুট নিয়ে আসে।
ক্রমবর্ধমানভাবে, পিসিবি শিল্পে নমনীয় সার্কিটগুলি পাওয়া যায় এবং তারা পুরানো পদ্ধতিগুলির প্রতি চ্যালেঞ্জও উপস্থাপন করে।সূক্ষ্ম সিস্টেমগুলি এই বোর্ডগুলিতে থাকে এবং অ-লেজার পদ্ধতিগুলি সংবেদনশীল সার্কিট্রির ক্ষতি না করেই সেগুলি কাটাতে লড়াই করে।একটি নন-কন্টাক্ট ডিপ্যানেলিং পদ্ধতি প্রয়োজন এবং লেজারগুলি সাবস্ট্রেট নির্বিশেষে তাদের ক্ষতি করার ঝুঁকি ছাড়াই সিঙ্গুলেশনের একটি অত্যন্ত সুনির্দিষ্ট উপায় প্রদান করে।
রাউটিং/ডাই কাটিং/ডাইসিং করাত ব্যবহার করে ডিপ্যানেলিংয়ের চ্যালেঞ্জ
অন্যদিকে, লেজারগুলি উচ্চ নির্ভুলতা, অংশগুলির উপর কম চাপ এবং উচ্চতর থ্রুপুটের কারণে PCB ডিপ্যানেলিং/সিঙ্গুলেশন বাজারের নিয়ন্ত্রণ অর্জন করছে।লেজার ডিপ্যানেলিং সেটিংসে একটি সাধারণ পরিবর্তন সহ বিভিন্ন অ্যাপ্লিকেশনে প্রয়োগ করা যেতে পারে।কোন বিট বা ব্লেড শার্পনিং নেই, লিড টাইম রি-অর্ডারিং ডাই এবং পার্টস, অথবা সাবস্ট্রেটের টর্কের কারণে ফাটল/ভাঙা প্রান্ত নেই।পিসিবি ডিপ্যানেলিংয়ে লেজারের প্রয়োগ গতিশীল এবং একটি অ-যোগাযোগ প্রক্রিয়া।
লেজার পিসিবি ডিপ্যানেলিং/সিঙ্গুলেশনের সুবিধা
লেজার পিসিবি ডিপ্যানেলিং স্পেসিফিকেশন
| লেজার ক্লাস | 1 |
| সর্বোচ্চকাজের এলাকা (X x Y x Z) | 300 মিমি x 300 মিমি x 11 মিমি |
| সর্বোচ্চস্বীকৃতি এলাকা (X x Y) | 300 মিমি x 300 মিমি |
| সর্বোচ্চউপাদান আকার (X x Y) | 350 মিমি x 350 মিমি |
| ডেটা ইনপুট ফরম্যাট | গারবার, এক্স-গারবার, ডিএক্সএফ, এইচপিজিএল, |
| সর্বোচ্চগঠন গতি | আবেদনের উপর নির্ভর করে |
| অবস্থান নির্ভুলতা | ± 25 μm (1 Mil) |
| ফোকাসড লেজার রশ্মির ব্যাস | 20 μm (0.8 মিল) |
| লেজার তরঙ্গদৈর্ঘ্য | 355 এনএম |
| সিস্টেমের মাত্রা (W x H x D) | 1000 মিমি * 940 মিমি *1520 মিমি |
| ওজন | ~ 450 কেজি (990 পাউন্ড) |
| কার্যমান অবস্থা | |
| পাওয়ার সাপ্লাই | 230 VAC, 50-60 Hz, 3 kVA |
| কুলিং | এয়ার-কুলড (অভ্যন্তরীণ জল-বায়ু কুলিং) |
| পরিবেষ্টিত তাপমাত্রা | 22 °C ± 2 °C @ ± 25 μm / 22 °C ± 6 °C @ ± 50 μm (71.6 °F ± 3.6 °F @ 1 Mil / 71.6 °F ± 10.8 °F @ 2 Mil) |
| আর্দ্রতা | < 60 % (অ ঘনীভূত) |
| প্রয়োজনীয় জিনিসপত্র | নিষ্কাশন ইউনিট |
