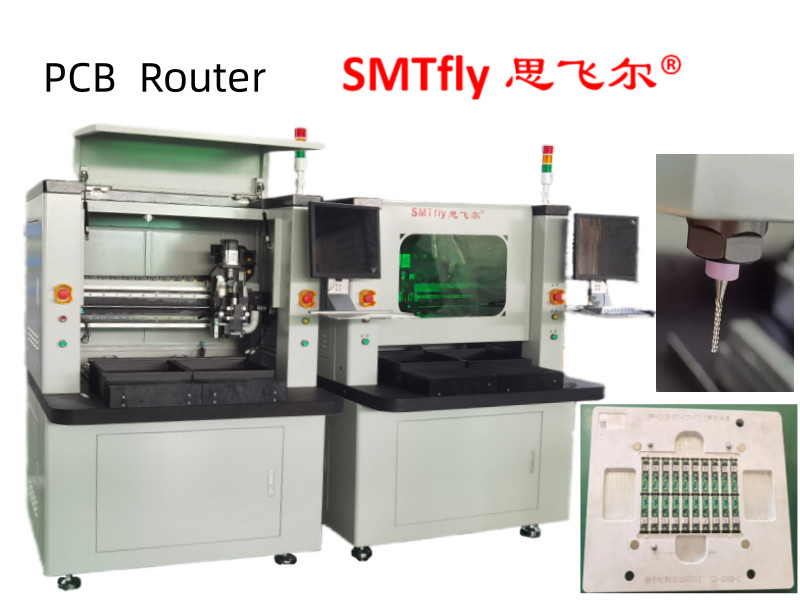

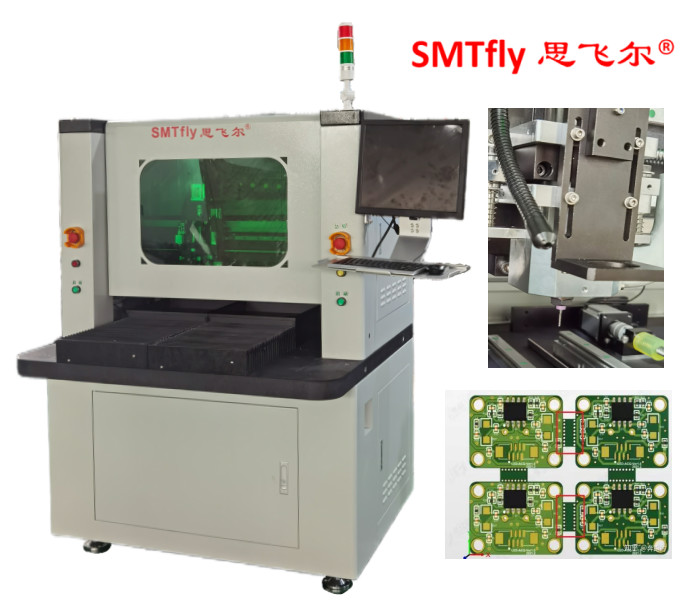

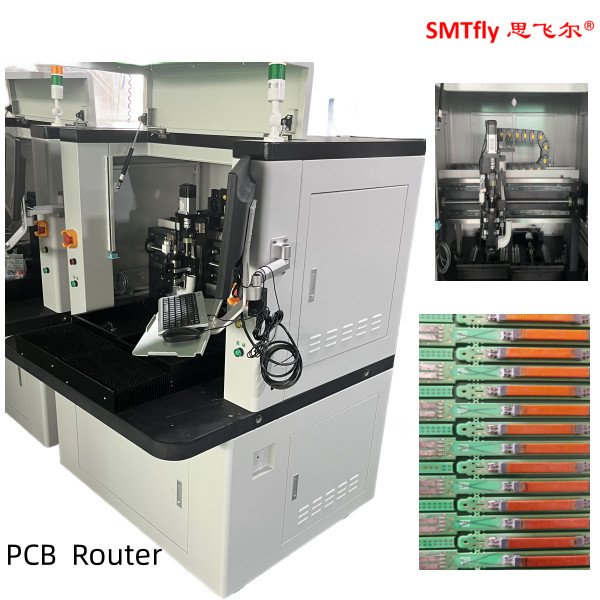

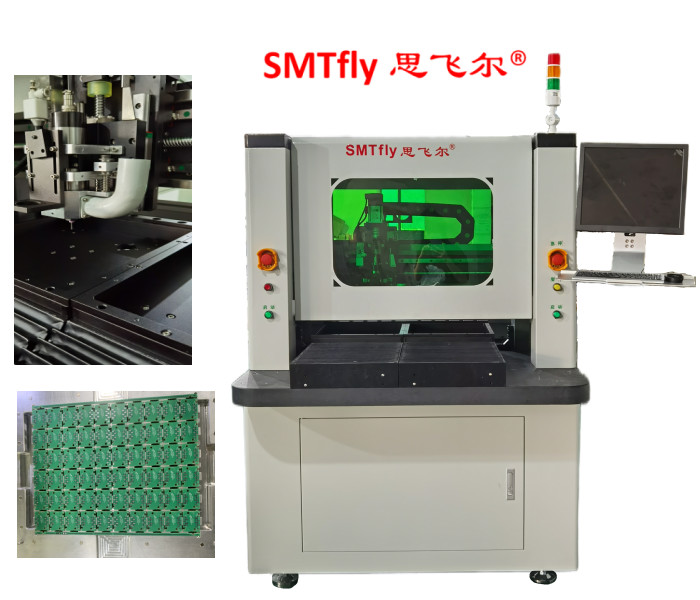

বিভিন্ন কাটিয়া ফিক্সচার সহ Y- দিকের পিসিবি ডিপ্যানেলিংতে কাজ করা
এই মডেলের ডিপেনলিং প্রক্রিয়াটি শুধুমাত্র Y- দিকের মধ্যে পরিচালিত হয়। বিভিন্ন কাটিয়া ফিক্সচার দিয়ে সজ্জিত করা যেতে পারে। এটি এখানে লক্ষ করা উচিত, যে পিসিবি প্যানেলটি রাউটিং স্পিন্ডলে প্রক্রিয়াজাত করা হয়।
রুটিং স্পিন্ডলটি একটি Y- রৈখিক-অক্ষের সিস্টেমে মাউন্ট করা হয় যা Y- দিকের প্যানেলটি কাটাতে পারে। স্টপারটি বিভিন্ন আকারের PCB এর স্বয়ংক্রিয় প্রক্রিয়াজাতকরণের অনুমতি দেবে।
স্পেসিফিকেশনঃ
| I. হার্ডওয়্যার | |
| স্পিন্ডল | ক্যাভো স্পিন্ডল ((মডেলঃ৪০৫১) |
| সিসিডি | সনি ৫২০ লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা |
| লেন্স | কম্পিউটার EX2C |
| স্ক্রু | টিবিআই প্রিসিশন গ্রাউন্ড বোল স্ক্রু আমদানি |
| গাইড | HIWIN প্রশস্তকরণ আমদানিকৃত রৈখিক গাইড রেল |
| মোটর | জিয়াবাও এলসিএফ সিরিজ |
| আই/ও কন্ট্রোল কার্ড | এইচএফসি পিসিআই-৯০৭৪ |
| ড্রাইভারের কন্ট্রোল কার্ড | এইচএফসি পিসিআই-৯০৭৪ |
| আই/ও কার্ড | PCI-9074-64pcs/-38pcs |
| স্ট্যাটিক ক্লিনিং | STATIC-ST401A সিরিজ |
| কম্পিউটার | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) /G DDR/80G) |
| মেশিন ইন্টারফেস | AOC LCD17",লজিটেক মাউস |
| 2.সফটওয়্যার | |
| নিয়ন্ত্রণ ব্যবস্থা | উইন্ডোজ এক্সপি প্রফেশনাল (সার্ভিস৩, ভি৩২৪৪) |
| জিইউআই অপারেশন | ইংরেজি উইন্ডোজ এক্সপি |
| প্রোগ্রাম সম্পাদনা | ইনলাইন |
| দৃষ্টি ব্যবস্থা | সিসিডি এওটিইউ অফসেট |
| নিয়ন্ত্রণ ব্যবস্থা | এফ ১।2.88 সংস্করণ |
| সামগ্রিক | |
| মাত্রা ((W*D*H) | ১২৮০ মিমি*১৪৫০ মিমি*১৪৮০ মিমি |
| ওজন | ৭৫০ কেজি |
| উচ্চতা বিচ্যুতি | ৬০-১১০ মিমি |
| ম্যানিপুলেটর | |
| মোটর প্রকার | জিয়াবাও সিরিজ |
| অবস্থান পুনরাবৃত্তিযোগ্যতা | 0.001 মিমি |
| অক্ষের কাজের এলাকা (max) | ৮৯০ মিমি*৫৬০ মিমি*৫০ মিমি |
| কর্মক্ষেত্র | |
| পিসিবি ফিক্সিং | স্ট্যান্ডার্ড, বিশেষীকরণ |
| পিসিবি লোডিং/অনলোডিং | ম্যানুয়াল |
| পিসিবি আকার (সর্বোচ্চ) | 450*350 মিমি |
| পিসিবি বেধ (সর্বোচ্চ) | ৫ মিমি |
| ফিক্সিং | |
| স্ট্রিডিটি ফিক্সচার | কাস্টমাইজড ফিক্সচার |
| ফিক্সিং ফিক্সিং | যন্ত্রপাতি |
| স্পিন্ডল মোটর | |
| শক্তি | ১৫০ ওয়াট |
| স্পিন্ডল | 60000rpm/min |
| সুরক্ষা | স্বয়ংক্রিয়/বায়ু শীতল |
| পরিবর্তন কাটার | বিশেষীকরণ |
| রুটিং ক্ষমতা | |
| কাটার গতি (সর্বোচ্চ) | ৮০ মিমি/সেকেন্ড |
| ড্রাইভিং স্পিড ((সর্বোচ্চ) | 2500 মিমি/সেকেন্ড |
| কাটার যথার্থতা | 0.01 মিমি |
| ভ্যাকুয়াম সিস্টেম | |
| ভ্যাকুয়াম শক্তি | 3.5 কিলোওয়াট এসি 380 ভোল্ট |
| ভ্যাকুয়াম | পলু |
| ইউটিলিটি | |
| শক্তি | 2.0KW AC380V |
| বায়ু সরবরাহ | ৪-৬ কেজি/সেমি২ |
| প্রোগ্রামিং | |
| প্রোগ্রাম সম্পাদনা | ইনলাইন |
| ফাংশন সম্পাদনা | লাইন, আর্ক, সার্কুলার, ইউ-কার্ভ |
| প্রোগ্রাম স্টোরেজ | এইচডিডি |
| দৃষ্টি ব্যবস্থা | SONE রঙিন সিসিডি |
| ফ্রিজিং কাটার অফসেট | অটো |
| ভ্যাকুয়াম সেটআপ | অটো |
| অপারেশন মনিটর | |
| সূচক | সূচক মেশিনের অবস্থা |
| সরঞ্জাম পরীক্ষা | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জামের জীবনকাল, সময় পরীক্ষার ব্যবহার |
| মোটর সুরক্ষা | ওভারহাইট, ওভারলোড, নিম্ন ভোল্টেজ সুরক্ষা ফাংশন আছে |
| মোটর ওভারলোড চেক | ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| টুল ব্যবহারযোগ্য সময় | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জামের জীবনকাল, |
| তথ্য পরিসংখ্যান | পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
| ত্রুটি রেকর্ড | সফটওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সব এলার্ম মেমরি রেকর্ড |
| III. নির্ভুলতা | |
| অক্ষ নির্ভুলতা | 0.001 মিমি |
| কাটার নির্ভুলতা | 0.১ মিমি |
| ৪. নিরাপত্তা | |
| কর্মক্ষেত্র রক্ষা | চারটি সিল করা সুরক্ষা দিয়ে |
| দরজার সেন্সর | সামনের এবং পিছনের নিরাপত্তা দরজার মাইক্রো সুইচ সেন্সর (ঐচ্ছিক) |
| প্রয়োজনীয়তা স্টপ বোতাম |
বৈশিষ্ট্যঃ
1. টুইন ওয়ার্কিং টেবিল বিকল্পভাবে কাটা হয়, এটি অন্য টেবিল কাটার সময় লোডিং এবং টেকঅফের পিসিবি কাজ সম্ভব।
2. বিশেষ কাটিয়া ফলাফল যে কম চাপ, হাই-নির্ভুলতা, হাই-মানের রাউটার বিট সঙ্গে
3. বিকল্পভাবে কাটা ভিন্ন প্রোগ্রাম
4. টাচ প্যানেল ব্যবহার করে ব্যবহারকারী বন্ধুত্বপূর্ণ ব্যাপকভাবে উন্নত প্রদর্শন ফাংশন
5. Z অক্ষ উচ্চতা multi-stage-স্বয়ংক্রিয় রুটার বিট জীবন ((গণনা কাটা শীট বা দূরত্ব) দ্বারা পরিবর্তন ফাংশন সঙ্গে চলমান খরচ হ্রাস
6. এটা বড় আকারের PCB ((550mmx450mm বড় প্রধান বেস জন্য পরিবর্তন দ্বারা অনুরূপ)
7. রাউটার বিট ড্রপ এবং ভাঙা সনাক্ত করে পণ্য ব্যর্থতা প্রতিরোধ
8. সহজেই টিচিং ক্যামেরা ((বিকল্প) ব্যবহার করে কোন পিসিবি CAD তথ্য আছে এমনকি কাটা প্রোগ্রাম তৈরি করুন
প্যাকেজিং ছবিঃ
