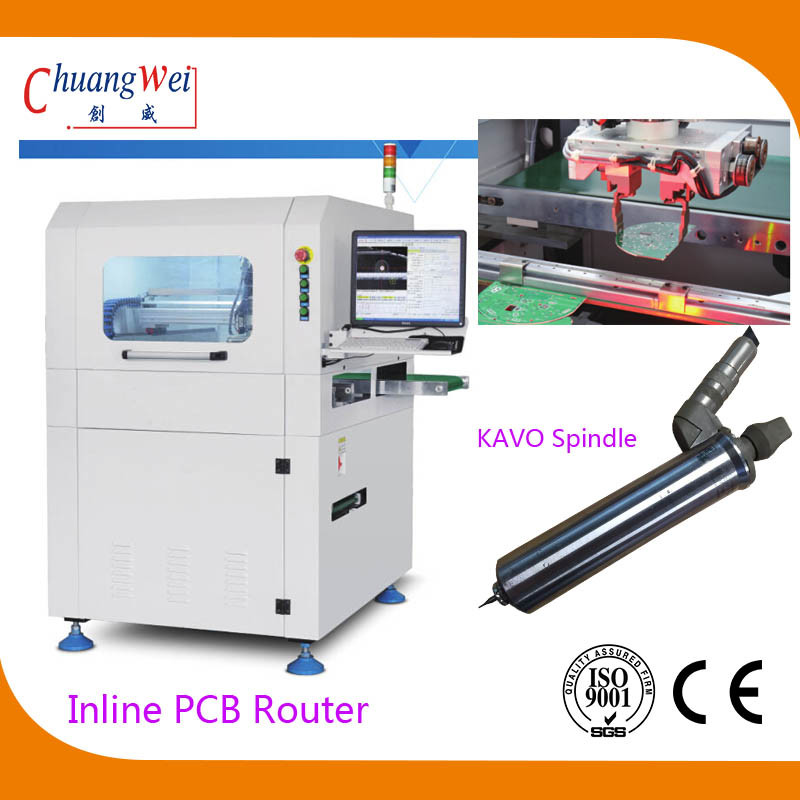

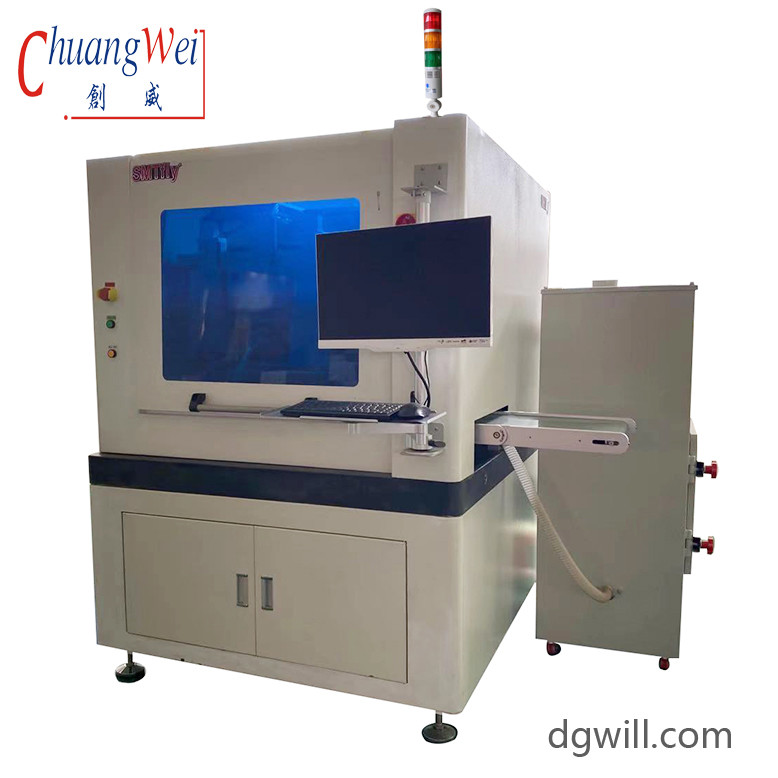

কাভো স্পিন্ডল 60000RPM, সিডব্লিউ-এফ03 সহ উচ্চ নির্ভুলতা ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার
একটি অন-লাইন পিসিবি যা বিশেষভাবে পিসিবিএ উপাদানগুলি (প্যানেল) পৃথক অংশে কাটাতে ব্যবহৃত হয়, এটি জিগ কাটিং ছাড়াই রেল-মাউন্ট করা কাঠামো বৈশিষ্ট্যযুক্ত। এটি অবিলম্বে উত্পাদনে স্থাপন করা যেতে পারে।ইএসডি স্ট্যাটিক মনিটরিং, চাপ প্রতিক্রিয়া কাটা, এবং স্বয়ংক্রিয় টুল পরিবর্তন, এটি 60000 ঘূর্ণন একটি সর্বোচ্চ গতি পৌঁছাতে পারেন।আমাদের এমআর সিস্টেমের ভিত্তিতে তৈরি নিয়ন্ত্রণ ব্যবস্থা গ্রাহকের দ্রুত এবং সঠিক প্রোগ্রামিং নিশ্চিত করতে পারে.
বৈশিষ্ট্যঃ
1. স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন
2. ইএসডি পর্যবেক্ষণ
3.নিজের প্রতিক্রিয়া কমানো
4.স্বয়ংক্রিয় উৎপাদন মোড
5.এসপিসি পরিসংখ্যান ফাংশন এবং গ্রাহক পরিচালনার মধ্যে সংযোগসিস্টেম-ইআরপি
6.বিস্ফোরণ প্রতিরোধক দিয়ে সজ্জিত হতে পারেভ্যাকুয়াম ক্লিনারের কাজ
উচ্চ নির্ভরযোগ্যতা কাটা সিস্টেম
জার্মানি KAVO উচ্চ গতির প্রধান অক্ষ 60000 ঘূর্ণন সর্বোচ্চ গতির সঙ্গে, ESD স্ট্যাটিক ভোল্টেজ পর্যবেক্ষণ এবং কাটা চাপ প্রতিক্রিয়া এবং স্বয়ংক্রিয় টুল পরিবর্তন ফাংশন বৈশিষ্ট্য।
স্পেসিফিকেশনঃ
| মডেল | CW-F03 |
| মেশিনের আকার | 1000*1200*1533 মিমি |
| ওজন | প্রায় ১৯০০ কেজি |
| সর্বাধিক পিসিবি আকার | ৩৫০*৩৫০ মিমি |
| পিসিবি বেধ | 0.৪-৬ মিমি |
| ট্রান্সমিশন উচ্চতা | ৯০০±৫০ মিমি |
| ট্রান্সমিশন দিক | বাম -> ডান |
| ট্রান্সমিশন গতি | 1500mm/s (সর্বোচ্চ) /নিয়ন্ত্রিত |
| খাওয়ানোর প্লেটের ধরন | সেকশন টাইপ ট্রান্সপোর্ট গাইড রেল |
| রেলের প্রস্থ সামঞ্জস্য | স্বয়ংক্রিয় |
| উপরের এবং নীচের কম্পিউটারের যোগাযোগ সংকেত | এসএমইএমএ |
| পিসিবি অবস্থান | উপরের এবং নীচের গাইড রেলের ক্ল্যাম্পিং |
| পিকিং সিস্টেম | ৩৬০° ঘূর্ণনশীল ক্ল্যাম্পিং সিস্টেম; সর্বোচ্চ ২টি গ্রুপ ভ্যাকুয়াম সাকশন ডোজ, সর্বোচ্চ ৪টি গ্রুপ ইএসডি বেল্ট ট্রান্সপোর্টেশন/ব্যাচ প্যানেল রিডার্ভিং ইউনিট |
| কাটিং স্পিন্ডল/গতির | জার্মানি KAVO, 60,000rpm/min |
| শীতল করার ধরন | বায়ু সংকোচন |
| ইএসডি পর্যবেক্ষণ | হ্যাঁ। |
| স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন | হ্যাঁ। |
| স্ট্রেস ফিডব্যাক কমানো | হ্যাঁ। |
| ব্লেড চেক করুন | হ্যাঁ। |
| কাটার গতি | ১-২০০ মিমি/সেকেন্ড |
| কাটার নির্ভুলতা | ±0.5 মিমি |
| পুনরাবৃত্তি অবস্থান সঠিকতা | ±0.01 মিমি |
| সমন্বয় গতি | 1000 মিমি/সেকেন্ড |
| আউট প্লেট টাইপ | ইএসডি বেল্ট ট্রান্সপোর্ট/ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট |
| বর্জ্য সংগ্রহের ধরন | ট্র্যাক থেকে বেরিয়ে যাও |
| পদ্ধতির প্রোগ্রামিং | ভিজ্যুয়াল সিস্টেমের মাধ্যমে GERBER অঙ্কন আমদানি / সম্পাদনা প্রোগ্রাম |
| বায়ু সরবরাহ | ৫-৮ কেজি/সেমি২ |
| পাওয়ার সাপ্লাই | AC380V±5%, 50/60Hz, 3KW |
সুপার ভিজন সিস্টেম
একটি সুনির্দিষ্ট মেশিন ভিজ্যুয়াল সিস্টেম যা জার্মান ইমেজিং শিল্প ক্যামেরা, Moritex লেন্স এবং পরিমাপ স্তরের আলোর উৎস গঠিত; এটি
এটি মেশিনের ক্যালিব্রেশন, ক্ষতিপূরণ এবং অবস্থান নির্ধারণের সমস্ত ফাংশন সমর্থন করে, উচ্চ স্থিতিশীলতা এবং বিরোধী ব্যাঘাত ক্ষমতা বৈশিষ্ট্যযুক্ত।
উচ্চ নির্ভরযোগ্যতা পিসিবি গ্র্যাপার সিস্টেম
জিগ কাটিং ছাড়াই একটি নিখুঁত সমাধান; একটি পিসিবি ক্ল্যাম্পিং আকারের সুযোগ 2 মিমি, পিক আপ ডিভাইসটি উচ্চ স্থিতিশীলতা এবং কম ব্যয়ের সাথে পুনরায় লোডিং / আপলোডিং উপলব্ধি করতে পারে।
ইএসডি এটিপিডি প্যানেল রিডায়ারিং সিস্টেম
প্যানেল পুনঃনির্দেশ সমাধান 1: কাটা পিসিবিটি বেল্ট ট্রান্সমিশন লাইনে ক্ল্যাম্পিং সিস্টেমের মাধ্যমে সরবরাহ করা হবে এবং তারপরে মেশিনের মাধ্যমে ইএসডি ট্রান্সমিশন লাইনের মাধ্যমে সমাবেশ লাইনে প্রেরণ করা হবে,অথবা কাস্টমাইজড ম্যানিপুলেটর সমাধান দ্বারা পণ্য কেস মধ্যে বাছাই এবং লোড করা.
প্যানেল ফরওয়ার্ডিং সমাধান 2: ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট ARM-1 ব্যবহার করুন মেশিন থেকে বেল্ট ট্রান্সমিশন লাইন বিচ্ছিন্ন করুন, মেশিনের পিছন থেকে প্যানেল ফরওয়ার্ডিং ইউনিট সন্নিবেশ করুন,এবং সরাসরি ক্ল্যাম্পিং সিস্টেমের মাধ্যমে ARM-1 মধ্যে ব্লিস্টার বাক্সে প্যানেল লোডসমাধানটি সরলতা এবং সুবিধা দ্বারা বৈশিষ্ট্যযুক্ত।
