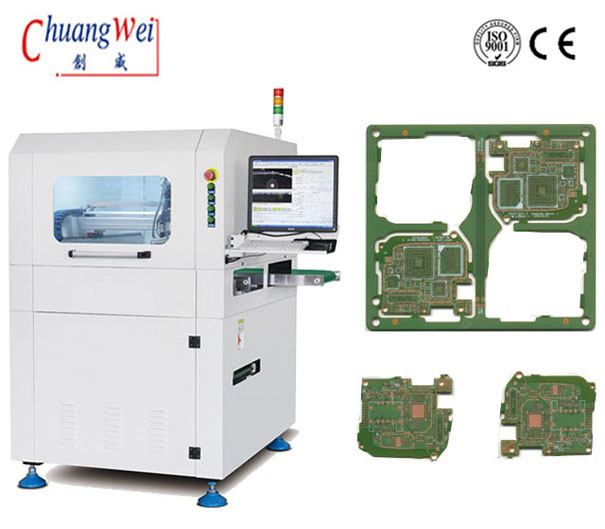

ব্রেক ব্লেড চেকিং ফাংশন সহ উচ্চ দক্ষতার ইনলাইন PCB রাউটিং মেশিন PCB রাউটার, CW-F03
একটি অন-লাইন PCB যা বিশেষভাবে PCBA উপাদান (প্যানেল) কে আলাদা অংশে কাটাতে ব্যবহৃত হয়, যেখানে জিগ কাটা ছাড়াই রেল-মাউন্ট করা কাঠামোর বৈশিষ্ট্য রয়েছে।এটি অবিলম্বে উত্পাদন করা যেতে পারে।ESD স্ট্যাটিক মনিটরিং, স্ট্রেস ফিডব্যাক কাটা এবং স্বয়ংক্রিয় টুল পরিবর্তনের বৈশিষ্ট্য সহ, এটি 60000 ঘূর্ণনের সর্বোচ্চ গতিতে পৌঁছাতে পারে।আমাদের RM সিস্টেমের ভিত্তিতে তৈরি করা নিয়ন্ত্রণ ব্যবস্থা গ্রাহকের দ্রুত এবং সঠিক প্রোগ্রামিং নিশ্চিত করতে পারে।
সুবিধাদি:
উচ্চ নির্ভরযোগ্যতা কাটিয়া সিস্টেম

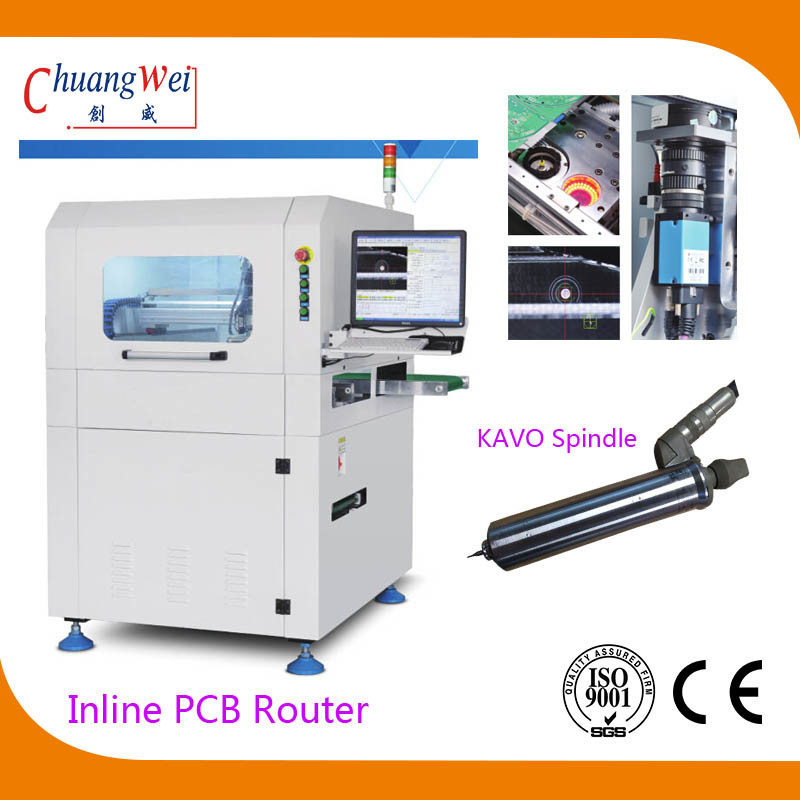

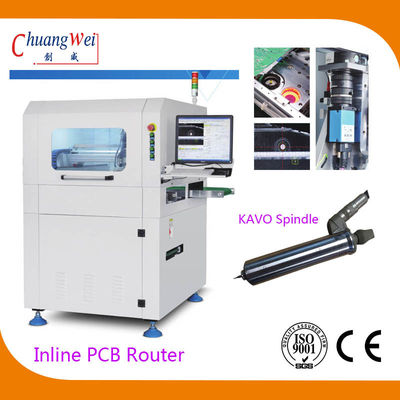

জার্মানি KAVO হাই-স্পিড প্রিন্সিপাল অক্ষ যার সর্বোচ্চ গতি 60000 ঘূর্ণায়মান, এতে ESD স্ট্যাটিক ভোল্টেজ মনিটরিং এবং স্ট্রেস ফিডব্যাক এবং স্বয়ংক্রিয় টুল পরিবর্তনের কার্যকারিতা রয়েছে।
সুপার ভিশন সিস্টেম
একটি সুনির্দিষ্ট মেশিন ভিজ্যুয়াল সিস্টেম যা জার্মান কল্পনা শিল্প ক্যামেরা, মরিটেক্স লেন্স এবং পরিমাপ-স্তরের আলোর উৎস নিয়ে গঠিত;এটা
মেশিন ক্রমাঙ্কন, ক্ষতিপূরণ এবং অবস্থানের সমস্ত ফাংশন সমর্থন করে, উচ্চ স্থিতিশীলতা এবং অ্যান্টি-ডিস্টার্বেন্স ক্ষমতা সমন্বিত।
বৈশিষ্ট্য:
1. স্বয়ংক্রিয় টুল পরিবর্তন
2. ESD পর্যবেক্ষণ
3. স্টেস প্রতিক্রিয়া কাটা
4. স্বয়ংক্রিয় উত্পাদন মোড
5. Spc পরিসংখ্যান ফাংশন এবং গ্রাহকের ব্যবস্থাপনা সিস্টেম-ERP-এর মধ্যে সংযোগ
6. ভ্যাকুয়াম ক্লিনার এর বিস্ফোরণ-প্রমাণ ফাংশন দিয়ে সজ্জিত করা যেতে পারে
স্পেসিফিকেশন:
| মডেল | CW-F03 |
| মেশিনের আকার | 1000*1200*1533 মিমি |
| ওজন | প্রায় 1900 কেজি |
| সর্বোচ্চ পিসিবি আকার | 350*350 মিমি |
| পিসিবি পুরুত্ব | 0.4-6 মিমি |
| সংক্রমণ উচ্চতা | 900±50 মিমি |
| ট্রান্সমিশন দিক | বাম -> ডান |
| ট্রান্সমিশন গতি | 1500mm/s(সর্বোচ্চ)/নিয়ন্ত্রণযোগ্য |
| খাওয়ানোর প্লেটের ধরন | সেকশন-টাইপ পরিবহন গাইড রেল |
| রেলের প্রস্থ সমন্বয় | স্বয়ংক্রিয় |
| উপরের এবং নীচের কম্পিউটারের যোগাযোগ সংকেত | SMEMA |
| পিসিবি পজিশনিং | উপরের এবং নীচের গাইড রেল ক্ল্যাম্পিং |
| পিকিং সিস্টেম | 360° রোটারি ক্ল্যাম্পিং সিস্টেম;সর্বাধিক 2 টি গ্রুপ ভ্যাকুয়াম সাকশন অগ্রভাগ, সর্বাধিক 4 টি গ্রুপ ESD বেল্ট পরিবহন/ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট |
| কাটিং স্পিন্ডল/গতি | জার্মানি KAVO, 60,000 rpm/মিনিট |
| কুলিং টাইপ | বায়ু সংকোচন |
| ESD পর্যবেক্ষণ | হ্যাঁ |
| স্বয়ংক্রিয় টুল পরিবর্তন | হ্যাঁ |
| চাপ প্রতিক্রিয়া কাটা | হ্যাঁ |
| ব্রেক ব্লেড চেক | হ্যাঁ |
| কাটার গতি | 1-200 মিমি/সেকেন্ড |
| নির্ভুলতা কাটা | ±0.5 মিমি |
| পজিশনিং নির্ভুলতা পুনরাবৃত্তি করুন | ±0.01 মিমি |
| চলন্ত গতি সমন্বয় | 1000 মিমি/সেকেন্ড |
| আউট প্লেট টাইপ | ESD বেল্ট পরিবহন/ব্যাচ প্যানেল ফরওয়ার্ডিং ইউনিট |
| বর্জ্য সংগ্রহের ধরন | ট্র্যাকের বাইরে |
| পদ্ধতি প্রোগ্রামিং | ভিজ্যুয়াল সিস্টেমের মাধ্যমে GERBER অঙ্কন আমদানি/সম্পাদনা প্রোগ্রাম |
| বায়ু সরবরাহ | 5-8 কেজি/সেমি2 |
| পাওয়ার সাপ্লাই | AC380V±5%, 50/60Hz, 3KW |
স্বয়ংক্রিয় টুল চেঞ্জার
স্ট্যান্ডার্ড টুল চেঞ্জার তিন ধরনের 3.175 মিমি টুল সমর্থন করে, যার প্রতিটির 10টি টপ লোডিং ক্ষমতা রয়েছে।এটি সুনির্দিষ্ট ক্ল্যাম্পিং সিস্টেম এবং উত্তোলন সিস্টেমের সাথে মিলিত হয়;কাটিং মেকানিজমের তিনটি অক্ষ -X1,Y1 এবং Z1 হাতিয়ার পরিবর্তন বুঝতে পারে।
সিই সার্টিফিকেশন
